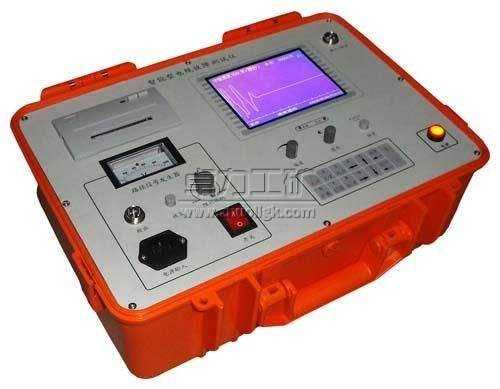

HD4200型電纜故障測試儀

HD4200型電纜故障測試儀|電纜故障測試儀

HD4200型電纜故障測試儀是一種集電纜路徑探測、埋深測試、相對地絕緣故障定點三位一體的儀器，可探測各種金屬傳輸線的對地和不對地的故障。
概述編輯
該儀器解決了以前各種儀器不能對短路、低阻故障精確定點的問題。在設計理論上由以前人們普遍知道的脈沖反射法改為感應法，利用電磁感應的原理來實現該儀器的各種功能。HD4200型電纜故障測試儀中采用了大規模集成電路和先進的濾波技術，提高了抗干擾力，性能相當穩定，定位精確度高（約10公分）
儀器組成
HD4200型電纜故障測試儀由三部分夠成：
◆發射機 ◆接收機 ◆測棒 ◆探頭
各部分面板介紹
（一） HD4200型發射機如圖所示：
1 “測試端”：紅色輸出接被測電纜的故障相；
2 “接地”黑色輸出端通過地釬接大地；
3 “絕緣電阻--信號輸出”：
4 “AC220V插座”：直接供交流電使用；(定位時使用）
開關打開“信號輸出”擋時，儀器進入測試狀態，表頭顯示信號強弱；
5 “電源指示燈”：打開電源開關，該燈亮表示儀器工作正常，儀器可使用；
6 電池指示燈：“電池”指示燈表示電池電量不足，儀器可正常工作。若“電池”指示閃爍，一般情況下，儀器還可使用一段時間（大約20分鐘至60分鐘，由電池使用時間和被測故障情況決定）；
7 “電源開關” ；
8 “充電插孔”當充電時，充電器指示燈為紅色。若電池已充足，充電器指示燈為綠色。充電器為專用充電器，若遺失和損壞，請與本公司聯系；
9 “輸出幅度”：當接上被測金屬傳輸線時，將“輸出幅度”逐擋進行調整以觀察哪擋的調整使表針偏轉最大，此即為最合理調節。在進行故障定位時，一般“輸出幅度”選擇根據被測線的長度來定。
10 “表頭”：顯示儀器工作狀態；
（二） HD4200型接收機如圖所示：
1 “顯示器”：顯示器中的指示可幫助你進行埋深、判斷故障點所在的方向、故障點定位；
2 “頻率”：接收信號選擇，對應與發射機的音頻或射頻信號，發射機發射那種信號，接收機就接收那種信號；
3 測棒和探頭插孔，用于接收信號
4 “電源指示燈”：打開電源開關，該燈亮表示儀器工作正常，儀器可使用；
5 電池指示：“電池”指示燈表示電池電量不足，儀器可正常工作。若“電池”指示為0，則須充電；
6 信號指示燈：當信號接收走過故障點時，指示燈熄滅。
7 “電源開關”；
8 “充電插孔”當充電時，充電器指示燈為紅色。若電池已充足，充電器指示燈為綠色。充電器為專用充電器，若遺失和損壞，請與本公司聯系；
技術指標
⒈ 探測距離<35Km ⒉ 探測深度≤3.5m
⒊ 定位范圍<5MΩ ⒋ 路由誤差<5cm
⒌ 定位誤差<5cm ⒍ 感應故障點距離≤20cm
整機配件
⒈ HD4200發射機 1臺
⒉ HD4200接收機 1臺
⒊ 雙Q連接線 1根
⒋ 測棒 1個
⒌ 探頭 2個
⒍ 地釬 1個
7. 信號輔助接地線 1根
8. 耳機
儀器使用前準備工作
測試之前要對電纜的分布情況，接線方式，埋設情況以及發生故障類型（斷線、短路、漏電）的情況詳細了解清楚，對于測試者來說，是很有幫助的，其意義就在于可以幫助測試者作出真確判斷，進而確定有效的測試方法，節約時間，提高工作效率。
儀器的使用方法
⒈ 如何探測路徑：
⑴ 發射機的連接方式，黑輸出端接大地，紅輸出端接被測電纜，如接其它相需將終端接大地。一般是從電纜末端向配電柜方向加信號。
⑵ 然后選擇頻率，調節功率強度。（根據不同深度來定）判斷方式：接收機接到的信號強度來判斷功率、頻率的檔位。
⑶將接收機中的頻率撥向與發射機相對應的擋位，然后根據信號強弱調節深度。
⒉ 如何進行故障定位：
如果被測電纜有故障的情況下，選擇故障最嚴重的相作為測試相。則將發射機連接220V直流交流轉換插孔，將探頭從接收機的輸出空拔出，換上測棒，音頻調制最大，“用雙Q線連接故障插孔和探測弓，打開儀器電源，在發射機跟前應能接收到清晰的信號，接下來就是沿著電纜的路徑向前去探測故障點了，每隔3—4米探測一下，耳機在故障區域會發出“嘟嘟”的聲音。在找到聲音來源后，可以使用十字定位原理來定位。
⒋如何查找斷線不接地的故障：
發射機上的紅線接地故障，黑線隨便接一根好線，第三根線從好線上接地棒，（此方法適用地面電纜：如要是地埋電纜則不用第三根工具線）接收機可以很好的探測到故障點位置。
注意事項
HD4200型電纜故障測試儀是一種工具型的儀器，根據我們的實際測試經驗并結合儀器的設計原理，現將一些要點介紹給大家：
首先，在測試之前我們要先做幾個判斷：就是要確認是電纜發生故障并且要查清楚是哪一條電纜出了故障，以及故障的特性等。可以用萬用表（開路、短路、斷路、單相接地等等）一一判斷出來，還要了解接地情況，如果是采用電纜的一相作為接地保護的話，要在配電柜處斷開故障電纜的接地保護線。
1. 一般情況下，不要在配電柜處測試，如必須在此測試，要將電纜零線解開。
2. 如要在硬化路面上精確定位時，需在兩個探針處滴一些水，同時采用音頻工作。
3. 通過調節旋鈕使接收機必須接收到清晰的信號（音頻或射頻），“音頻”收不到清晰的信號，就改用“射頻”，反之亦然,此時接收調節旋鈕應開到最大音量。
4. 儀器接地線要與故障點反向拉直并保證良好接地（如果太干燥，需澆水）。
5.一般情況下，測試時不選用零線作為測試線（測路徑除外）。
6. 找電纜路徑時，選用“音頻” “射頻”工作，都可以查找路徑，確保使接收機的聲音或信號顯示最清晰。
7. 測試時不要輕易下結論，要在兩點之間全部探一遍，找到故障指示最明顯處，再下結論。
8. 在測試過程中，探測頭和儀器盡量保持平衡穩定，不要晃動。
9. 顯示器顯示信號和指示燈正常亮，表示沒有故障。只有顯示器顯示信號消失或減弱，指示燈熄滅，才接近故障點，如果是不等探測準確位置，可進行定位檢測。
10. 在儀器操作正確的前提下，如測試不出故障，此時故障可能在測試端，可將發射機換到電纜另一端進行測試。
11.要想精確定位可采用十字定位法精確定位。
12.該套儀器適合于地埋電纜和架空電纜。
13. 儀器不使用時，將儀器電源關上。
14. 測棒使用時不要強行用力。
15. 儀器要保存在通風、干燥的地方。
