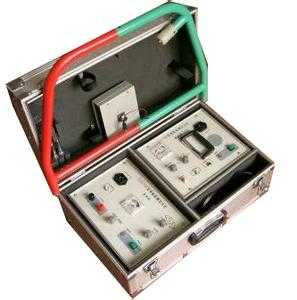

地下電纜故障定位儀

地下電纜故障定位儀|電纜故障定位儀

地下電纜故障定位儀是一款電纜故障儀器，通過發射機對地下電纜發送出1千赫茲電磁波信號，利用電纜定位儀探頭與磁力線地平面垂直相切時，收到的信號最小（幾乎為零）的原理來測定電纜的走向和深度。

概述
隨著城市化進程的加快以及工業的快速發展，電纜已經成為城市的“命脈”以及工業生產的“神經”，許多電纜也已由原來的架空越來越多的走到地下，由于負荷加大、自身老化以及野蠻施工導致電纜經常出現故障不能正常供電，從而影響居民生活和工廠停產，特別是工礦醫院等科研單位造成的損失無法估量。為了及時找到問題恢復供電是電力業主最為關心的大事。經過研究人員的努力從而發明了該類儀器。儀器由發射機、路由定位儀、故障定位儀三部分組成。是用來檢查地下電纜的走向、深度及故障的多功能儀器。它能在不挖開覆土的情況下，方便而準確地查出地下電纜的走向、深度及短路和斷路點的精確位置，使整個電纜地面不需開挖。
特點：
1、體積小、重量輕、攜帶方便；
2、檢測方法簡單，維護簡便，具有自動保護功能；
3、電源電壓低，適用性強；
4、發射機功率大、效率高；
5、檢測誤差小，抗干擾能力強；
6、性能穩定可靠。是通訊、電力、鐵路、廠礦、水電等部門，為保證地下電纜施工質量檢查和故障點維修檢查的一種精確、可靠的電纜定位儀器。
定位測深
通過發射機對地下電纜發送出1千赫茲電磁波信號，利用電纜定位儀探頭與磁力線地平面垂直相切時，收到的信號最小（幾乎為零）的原理來測定電纜的走向和深度。當探頭與地平面平行前進，信號音響突然變小時，即為電纜的斷路點和短路點。
1、零值法（最小法）：將探頭垂直于地面，在電纜正上方時，收到的信號最小（表頭指示最小），這種探測方法就叫零值法。
2、峰值法（最大法）：將探頭平行于地面，并且與電纜走向垂直，在電纜正上方時收到信號最強（表頭指示最大），這種探測方法就叫峰值法。
3、探測深度：埋土深度測定原理，首先將探頭垂直地面找到電纜正上方A處（在該處標下記號），然后將探頭與地面成45 度傾角貼近地面垂直對準確無誤電纜的走向，向一側平移，再找到聲音最小的位置B，由圖可知，電纜中心為O，這樣ABO為一等腰直角三角形，所以AB=AO，即為埋土深度。
防腐檢漏
通過發射機對地下電纜發送出1千赫茲電磁波信號，當?shù)叵码娎|發生故障擊穿后，芯線與大地鉛包相接觸；若在該芯線或鉛包護套上加上一個交流信號，在故障點處形成電流回路將產生漏電信號向地面輻射，在大地中產生漏電電場，并在漏點正上方輻射信號最強，利用A字架的兩個探針來拾取這一梯度信號，通過移動A字架，從而找到漏點信號的最強點。根據這一原理就可準確地找到地下電纜的故障點。

卓力工礦是國內知名地下電纜故障定位儀生產廠家，有豐富的經驗為客戶提供高品質的地下電纜故障定位儀及完善的售后服務，如果您想了解最新地下電纜故障定位儀價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：地下電纜故障定位儀發貨時間？ 地下電纜故障定位儀售后保障？ 地下電纜故障定位儀訂貨需要提供什么信息？

產品標簽：地下電纜故障定位儀| 電纜故障定位儀
