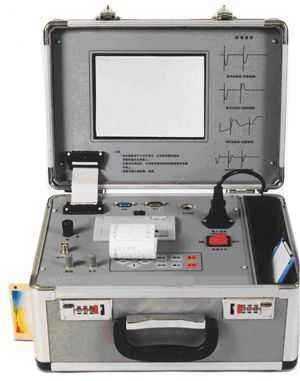

TLHG-70電纜故障檢測儀

TLHG-70電纜故障檢測儀|電纜故障檢測儀

TLHG-70電纜故障檢測儀
概述
有線通信的暢通和電力的輸送有賴于電纜線路的正常運行。一旦線路發生障礙，不及時查出故障并迅速予以排除，就會造成很大的經濟損失和不良的社會影響。因而，電纜故障測試儀是維護各種電纜的重要工具。電纜故障智能測試儀采用了多種故障探測方式，應用當代最先進的電子技術成果和器件，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。
TLHG-70電纜故障檢測儀能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。
主要特點
2.1功能齊全
　　測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。配備聲測法定點儀，可準確測定故障的精確位置。
　　2.2測試精度高
　　儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。
　　2.3智能化程度高
　　測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。
　　2.4具有波形及參數存儲，調出功能
　　采用非易失性器件，關機后波形、數據不易失。
　　2.5具有雙蹤顯示功能。
　　可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。
　　2.6具有波形擴展比例功能。
　　改變波形比例，可擴展波形進行精確測試。
　　2.7可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
　　2.8具有根據不同的被測電纜隨時修改傳播速度功能。
　　2.9小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。
主要技術指標
3.1應用范圍及用途
　　儀器可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏，高阻閃絡性故障和電纜的斷線、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。
　　3.2最遠測試距離：32Km(明線可達100千米)
　　3.3探測盲區：　1m
　　3.4讀數分辨率：　1m
　　3.5功耗：　5VA
　　3.6使用條件：環境溫度　0℃～+40℃
　　（極限溫度　－10℃～+50℃）
　　相對濕度　40℃（20～90）%RH
　　大氣壓強　（86～106）Kpa
　　3.7體積：225×165×125mm3
　　3.8重量：2kg
探測原理
電纜故障的測試是基于電波在傳輸線中的傳輸時遇到線路阻抗不均勻而產生反向的原理。
　　根據傳輸線理論，每條線路都有其一定的特性阻抗Zc，它由線路的結構決定，而與線路的長度無關。在均勻傳輸線路上，任一點的輸入阻抗等于特性阻抗，若終端所接負載等于特性阻抗，線路發送的電流波或電壓波沿線傳送，到達終端被負載全部吸收而無反向。當線路上任一點阻抗不等于Zc時，電波在該點將產生全反射或部分反射。反射的大小和極性可用反射系數P表示，其關系式如下：
　　式中：Zc為傳輸線的特性阻抗
　　Zo為傳輸線反射點的阻抗
　　（1）當線路無故障時，Zo=Zc，P=0，無反射。
　　（2）當線路發生斷線故障時，Zo=∞，P=1，線路發生全反射，且反射波與入射波極性相同。
　　（3）當線路發生短路時，Zo=1，P=－1，線路發生負的全反射，反射波與入射波相性相反。
