銅管規格之銅管標注方法：例：TP2M φ9.52*t0.8*100，其中TP2代表二號磷脫氧銅，為銅管加工主要選用的銅牌號，參考標準為：GB5231-85，M代表軟態，易于折彎加工，參考標準：GB4423-92。
常規銅管規格：

規格φ(mm)	4.76	6.35	7.94	9.52	12.7	15.88	19.05	22.23	25.4	28.6	34.9
英制表示(”)	3/16	1/4	5/16	3/8/		1/2	5/8	3/4	7/8	1	1 1/8	1 3/8
壁厚	0.7	0.7	0.7	0.8	1	1.2	1.2	1.2	1.2	1.8	1.8

銅管規格尺寸表：

公稱直徑		公司標準Q/YTG06-2001				國內標準GB/T18033-2000				歐洲標準EN1057-1996
英制()	公制	A型		B型		外徑	壁厚			外徑	壁厚
英制()	公制	外徑	壁厚	外徑	壁厚	外徑	A型	B型	C型	外徑	A型	B型	C型	D型
1/8〞	6	8	0.8	8	1.0	8	1.0	0.8	0.6	8	0.6	0.8	1.0
1/4〞	8	10	0.8	10	1.0	10	1.0	0.8	0.6	10	0.6	0.8	1.0
3/8〞	10	12	0.8	12	1.0	12	1.2	0.8	0.6	12	0.6	0.8	1.0
1/2〞	15	15	0.8-1.5	15	1.0	15	1.2	1.0	0.7	15	0.7	0.8	1.0
3/4〞	20	22	1.0-1.5	22	1.2	22	1.5	1.2	0.9	22	0.9	1.0	1.2	1.5
1〞	25	>>28	1.2-1.5	28	1.5	28	1.5	1.2	0.9	28	0.9	1.0	1.2	1.5
11/4〞	32	35	1.2-2	35	1.5	35	2.0	1.5	1.2	35	1.2	1.5
11/2〞	40	42	1.5-2	44	2.0	42	2.0	1.5	1.2	42	1.2	1.5
2〞	50	54	1.5-2.5	55	2.0	54	2.5	2.0	1.2	54	1.2	1.5	2.0
21/2〞	65	67	2.0-2.5	70	2.5	67	2.5	>2.0	1.5	66.7	1.2
3〞	80	76	2.0-3	85	2.5	85	2.5	2.0	1.5	76.1	1.5	2.0
4〞	100	108	2.5-3	105	2.5	108	3.5	2.5	1.5	108	1.5	2.5
5〞	125	133	2.5-3.5	133	3.0	133	3.5	2.5	1.5	133	1.5	3.0
6〞	150	159	3.0-4	159	3.5	159	4.0	3.0	2.0	159	2.0	3.0
8〞	200	219	4.0-6	219	4.5	219	6.0	5.0	4.0	219	3.0

焊接及卡套連接覆塑銅管規格尺寸表：

公稱直徑	銅管外徑	壁厚
DN	(mm)	(mm)
15	15	0.7-1.2
20	22	0.8-1.5
25	28	0.9-1.5
32	35	1.2-1.5
40	42	1.2-2
50	54	1.5-2

銅管規格之?dāng)D制銅管每米重量表：　

外徑 (毫米)	壁厚 (毫米)	理論重量(公斤/米)	外徑 (毫米)	壁厚 (毫米)	理論重量(公斤/米)	外徑 (毫米)	壁厚 & ;(毫米)	理論重量(公斤/米)
30	5.0	3.493	55	10.0	12.58	80	15.0	27.25
32	5.0	3.772	55	12.5	14.85	80	17.5	30.56
32	>6.0	4.359	55	15.0	16.77	85	7.5	16.25
34	6.0	4.695	60	5.0	7.685	85	10.0	20.90
36	5.0	4.331	60	7.5	11.00	85	12.5	25.32
36	7.0	5.673	60	10.0	13.97	85	15.0	29.34
38	6.0	5.365	60	12.5	16.59	85	17.5	33.01
38	9.0	7.298	60	15.0	18.86	85	20.0	36.33
40	5.0	4.890	65	5.0	8.383	85	22.5	39.30
40	7.0	6.456	65	7.5	12.05	90	7.5	17.29
40	7.5	6.811	65	10.0	15.37	90	10.0	22.36
40	10.0	8.383	65	12.5	18.34	90	12.5	27.07
42	6.0	6.036	65	15.0	20.96	90	15.0	31.44
42	8.0	7.610	70	5.0	9.082	90	17.5	35.45
42	8.5	7.962	70	7.5	13.10	90	20.0	39.12
45	5.0	5..589	70	10.0	16.77	90	22.5	42.44
45	7.5	7.864	70	12.5	20.09	90	25.0	45.41
45	8.0	8.276	70	15.0	23.05	95	7.5	18.34
46	8.0	8.495	75	7.0	13.31	95	10.0	23.75
46	10.0	10.06	75	9.0	16.61	95	12.5	28.85
50	5.0	6.287	75	10.0	18.16	95	15.0	33.53
50	7.5	8.907	75	12.5	21.83	95	17.5	37.90
50	10.0	11.18	75	15.0	>25.15<	95	20.0	41.92
50	12.5	13.10	80	7.0	14.29	95	22.5	45.58
50	15.0	14.67	80	9.0	17.87	95	25.0	48.90
55	5.0	6.986	80	10.0	19.56	95	27.5	51.87
55	7.5	9.955	80	12.5	23..58	100	7.5	19.40
100	10.0	25.15	115	15.0	41.92	130	30.0	83.83
100	12.5	30.56	115	17.5	47.68	135	10	34.90
100	15.0	35.63	115	20.0	53.09	135	12.5	42.79
100	17.5	40.34	115	22.5	58.16	135	17.5	57.46
100	20.0	44.71	115	25.0	62.87	135	20	64.30
100	22.5	48.73	115	27.0	67.24	135	22.5	70.73
100	25.0	52.40	115	30.0	71.26	135	25.0	76.85
100	27.5	55.71	120	15.0	44.1	135	27.5	82.61
100	30.0	58.68	120	17.5	50.13	135	30.0	88.02
105	10	26.56	120	20.0	55.89	140	20	64.10
105	12.5	32.31	120	22.5	61.30	140	22.5	73.92
105	15.0	37.72	120	25.0	66.37	140	25	80.39
105	17.5	42.79	120	27.5	71.08	140	27.5	86.50
105	20.0	47.52	120	30.0	75.45	140	30	92.27
105	22.5	51.87	125	10	32.15	145	10	37.75
105	25.0	55.89	125	12.5	39.30	145	12.5	46.28
105	27.5	59.56	125	15	46.13	145	17.5	62.35
105	30.0	62.87	125	17.5	52.57	145	22.5	77.02
>110	10.0	27.94	125	20.0	58.68	145	25	83.88
110	12.5	34.06	125	22.5	64.45	145	27.5	90.29
110	15.0	39.82	125	25.0	69.66	145	30.0	96.41
110	17.5	45.23	125	27.5	74.99	150	15.0	56.59
110	20.0	50.30	125	30.0	79.64	150	20.0	72.65
110	22.5	55.02	130	15..0	48.20	150	25.0	87.33
110	25.0	59.38	130	17.5	55.05	150	27.0	94.19
110	27.5	63.40	130	20.0	61.48	150	30.0	100.6
110	30.0	67.07	130	22.5	67.69	155	10	40.54
115	10	29.35	130	25.0	73.35	155	12.5	49.78
115	12.5	35.80	130	27.5	78.77	155	17.5	67.24
155	22.5	83.31	190	15.0	73.25	240	20.0	123.0
155	27.5	97.98	190	20.0	95.01	240	25.0	150.2
155	30	104.9	190	25.0	115.3	240	30.0	176.1
160	15.0	60.78	190	30.0	134.1	250	10.0	67.07
160	20.0	78.24	195	12.5	68.75	250	15.0	98.50
160	25.0	94.31	195	17.5	86.80	250	20.0	128.5
165	10	43.34	195	22.5	108.5	250	25.0	157.2
165	12.5	53.27	195	27.5	128.7	250	30.0	184.4
165	17.5	72.13	200	10.0	53.09	260	10.0	69.86
165	22.5	89.60	200	15.0	77.55	260	15	102.8
165	27.5	105.7	200	20.0	100.6	260	20.0	134.1
170	10.0	44.71	200	25.0<	122.3	260	25.0	164.2
170	15.0	64.97	200	30.0	142.5	260	30.0	192.8
170	20.0	83.83	210	10.0	55.89	270	10	72.70
170	25.0	100.3	210	15.0	81.74	270	15.0	106.9
170	30.0	117.4	210	20.0	106.2	270	20	139.8
175	12.5	56.76	210	25.0	129.2	270	25.0	171.2
175	17.5	77.02	210	30.0	150.9	270	30.0	201.2
175	22.5	95.88	>220	10.0	58.68	280	10.0	75.45
175	27.5	113.4	220	15.0	85.93	280	15	111.1
180	10.0	47.51	220	20.0	111.8	280	20.0	145.3
180	15.0	69.16	220	25.0	136.2	280	25	178.2
180	20.0	89.42	220	30.0	159.3	280	30.0	209.6
180	25.0	108.3	230<	10.0	61.48	290	15	115.3
180	30.0	125.8	230	15.0	90.12	290	20	151.0
185	12.5	60.25	230	20.0	117.4	290	25	185.2
185	17.5	81.91	230	25.0	143.2	290	30	218.1
185	22.5	102.2	230	30.0	167.7	300	20	156.6
185	27.5	121.0	240	10.0	64.21	300	25	192.2
190	10.0	50.30	240	15.0	94.31	300	30	226.5

　　注：1、擠制銅管長度0.5～6米。
　　2、擠制銅管的牌號有T2、T3、T4、TU1、TU2、TUP及H96；理論重量按比重量8.9計算。
　　銅管規格之銅管重量計算公式：
　　1、黃銅管：每米重量=0.02670*壁厚*（外徑-壁厚）
　　2、紫銅管：每米重量=0.02796*壁厚*（外徑-壁厚)
　　銅管規格之銅管焊接：
　　1、銅管之間焊接間隙及插入深度見下表：

銅管規格φ	1/4＂	3/8＂	1/2＂		5/8＂	3/4＂	7/8＂	1＂	1 1/8＂	1 3/8＂
最小插入深度	6	6.5	8			10		12	14
焊接間隙	0.05-0.35			0.05-0.45				0.05-0.55
銅管規格φ	1 5/8＂	2 1/8＂		3 1/8＂		4 1/8＂		5 1/8＂
最小插入深度	20	25		28		35		40
焊接間隙	0．23			0.20～0.43		0.10～0.33		0.20～0.53

2、銅管與鋼配件之間焊接間隙應為0.05-0.127mm。
銅管規格之銅管彎曲半徑及最小夾緊長度：

銅管規格	彎曲半徑	壁厚	最小夾緊長度 L(mm)
銅管規格	內部設計標準	壁厚	最小夾緊長度 L(mm)
φ6.35	R10	0.7	18
φ7.94	R17.5	0.8	22
φ9.52	R15	0.8	25
φ12.7	R20、R25	1	35
>φ15.88	R30	1.2	40
φ19.05	R35	1.2	50
φ22.2	R45	1.2	60
φ25.4	R50	1.2	75
φ28.6	R60	1.4	90
φ34.9	R60	1.4	105

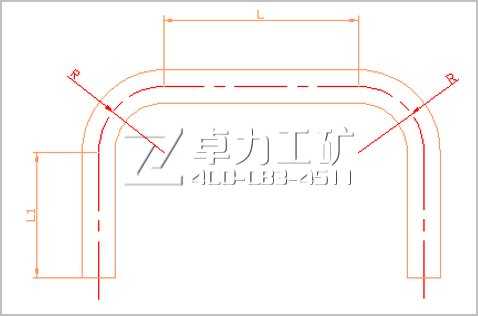

銅管的最小夾緊長度，如下圖：最小夾緊長度表示兩段圓弧彎之間的直線段的長度L，銅管設計時，L可以為0，若L不為0，則必須保證表中所示最小長度。

銅管的最小夾緊長度

鋼管圖集：
鈹銅管
磷青銅管

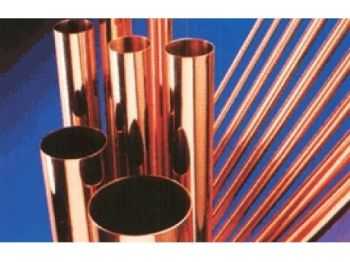

TU2環保無氧銅

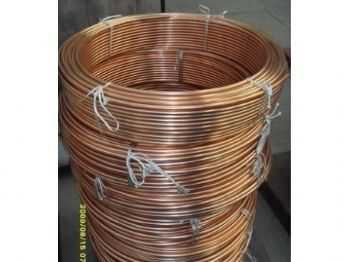

紫銅盤管(空調管)

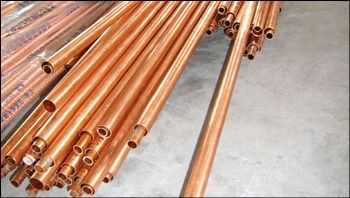

紫銅管
