攔污柵

　　攔污柵一般設在設在進水口前，用于攔阻水流挾帶的水草、漂木等雜物（一般稱污物）的框柵式結構。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

攔污柵說明書

攔污柵

攔污柵|攔污柵規格|攔污柵設計

攔污柵概述
攔污柵一般設在水電站引水道進口和抽水蓄能電站的進口與尾水口，用于攔阻水流挾帶的水草、漂木等雜物（一般稱污物）的框柵式結構。使雜物不能進入引水道內，以保證閘門、水輪機設備不受損壞，確保設備正常運行。

卓力每扇攔污柵都在制造廠進行整體組裝，包括節間連接裝置等部件檢查。每節攔污柵各項尺寸的偏差以及組裝成整體的攔污柵各項尺寸的偏差和節間接頭錯位，均應符合設計圖樣和GB/T14173-2008的規定。
卓力攔污柵具有外形美觀、結構簡單、安裝方便、操作安全、攔漂浮物強、使用壽命長、維修費用的等優點.

攔污柵構成

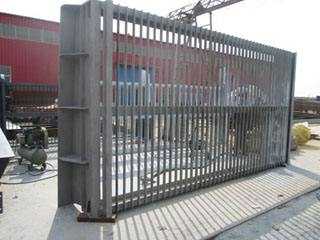

攔污柵由邊框、橫隔板和柵條構成，支承在混凝土墩墻上，一般用鋼材制造。柵條間距視污物大小、多少和運用要求而定。
攔污柵的分類
焊縫分類：一類焊縫，攔污柵吊耳板的對接焊縫；
二類焊縫，攔污柵主梁、邊梁腹板、翼緣板的對接焊縫；
三類焊縫，不屬于一、二類焊縫的其它焊縫都為三類焊縫。

攔污柵的防凍措施
在寒冷地區的冬季,需要對攔污柵采取防凍措施。常用的方法有：
① 將低壓(50V)電流通到攔污柵,利用金屬結構本身的電阻發熱來防凍,此法簡便,但耗電量大；
② 在柵前水面下，利用壓縮空氣將水庫下層溫度較高的水體帶到水面，維持攔污柵前后一段范圍內不結冰，此法多用于大型水庫。
LWS平面型鋼攔污柵簡介

平面型鋼攔污柵規格型號
規格1000*1000-2000*2000采用型鋼結構整體式，
規格3000*3000-5000*5000采用型鋼結構組裝式。

攔污柵污物清理可用人工或清污機。人工清污適用深度較淺，一般不超過5m。當攔污柵位于水下較深時，多用清污機清污;必要時也可設置兩道攔污柵，需要清污時,先將備用攔污柵放入檢修門槽內，而后將工作攔污柵吊出進行清理。
