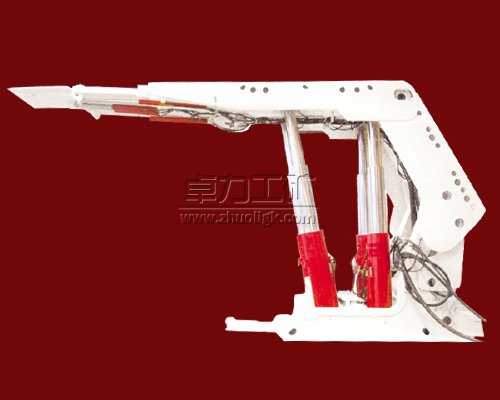

ZZ支撐掩護式液壓支架

ZZ支撐掩護式液壓支架|支撐掩護式液壓支架型號

支撐掩護式液壓支架產品介紹

支撐掩護式液壓支架是在支撐式支架與掩護式支架后發展起來的一種支架，它可以在破碎頂板、中等穩定頂板、穩定頂板和松軟頂板等條件下適用。支撐掩護式支架主要是以支撐為主，同時兼有掩護作用的一種支架。
支撐掩護型支架包括6大結構，分別是：煤層，頂梁前端點位置，頂梁，掩護梁，底座和支柱。底座的后部與前后連桿鉸接，前端焊接耳板用以安裝推移千斤頂，推移千斤頂的另一端與工作面輸送機連接，通過推移千斤頂的伸縮，實現推溜和移架行走動作。

支撐掩護式液壓支架產品特點

（1）支撐能力大，頂梁受力狀態好，切頂性能強。
（2）具有掩護梁，能有效的將工作區和采空區分開，防止矸石竄人。
（3）支架穩定性較好，有較大的工作空間，便于通風和行人。
（4）結構比較復雜，鋼材用量多，造價高。

支撐掩護式液壓支架產品優點

支撐掩護式液壓支架的優點之一是其垂直方向的支撐合力距煤壁的距離較遠，這意味著對于巖表突出的頂板，這種支架的支護效果會更好。
另外它與頂、底板的接觸壓力比較均勻，最大的接觸壓力也相對較小，具有很高的穩定性。
然而支撐掩護式液壓支架前后兩隊支柱產生的多重推力路徑影響了這種支架在易出現空洞地層中的支護效果。
支架后部支柱的推力使頂梁產生逆時針方向的旋轉位移，從而使頂梁與底板間十無接觸面積減小，使頂板地層更趨于空洞化，進而導致前部支柱承擔全部壓力載荷，使支撐能力下降。

支撐掩護式液壓支架技術參數表

型   號	額定工作阻力（kN）	額定初撐力（kN）	支架高度（mm）	中心距（mm）	支護強度（MPa）
ZZ2800/16/26	2800	2534	1600-2600	1500	0.38-0.42
ZZ3200/16/26	3200	2534	1600-2600	1500	0.42-0.45
ZZ3600/14/28	3600	3206	1400-2800	1500	0.45-0.50
ZZ4000/15/30	4000	3206	1500-3000	1500	0.48-0.52
ZZ4000/16/32	4000	3206	1600-3200	1500	0.48-0.52
ZZ4000/17/35	4000	3206	1700-3500	1500	0.52-0.58
ZZ4000/18/39	4000	3206	1800-3900	1500	0.55-0.60
ZZ4800/18/38	4800	3958	1800-3800	1500	0.60-0.65
ZZ5000/18/40	5000	3958	1800-4000	1500	0.62-0.68
ZZ5200/16/32	5200	4364	1600-3200	1500	0.65-0.70
ZZ5200/21/42	5200	4364	2100-4200	1500	0.65-0.70
ZZ5800/22/43	5800	5235	2200-4300	1500	0.70-0.75
ZZ6000/18/37	6000	5235	1800-3700	1500	0.74-0.80
ZZ6000/20/42	6000	5235	2000-4200	1500	0.75-0.84
ZZ6200/18/38	6200	5235	1800-3800	1500	0.76-0.86
ZZ6800/19/38	6800	6185	1900-3800	1500	0.88-0.94
ZZ7200/22/45	7200	6185	2200-4500	1500	0.84-0.90
ZZ7600/20/40	7600	6185	2000-4000	1500	0.90-0.95
ZZ8000/22/42	8000	6185	2200-4200	1500	0.94-1.02
ZZ9000/25/50	9000	7758	2500-5000	1750	1.02-1.07
ZZ10000/22/42	10000	7758	2200-4200	1750	1.05-1.12
