SJZ系列豎井傘型鉆機

SJZ系列豎井傘型鉆機|傘型鉆機

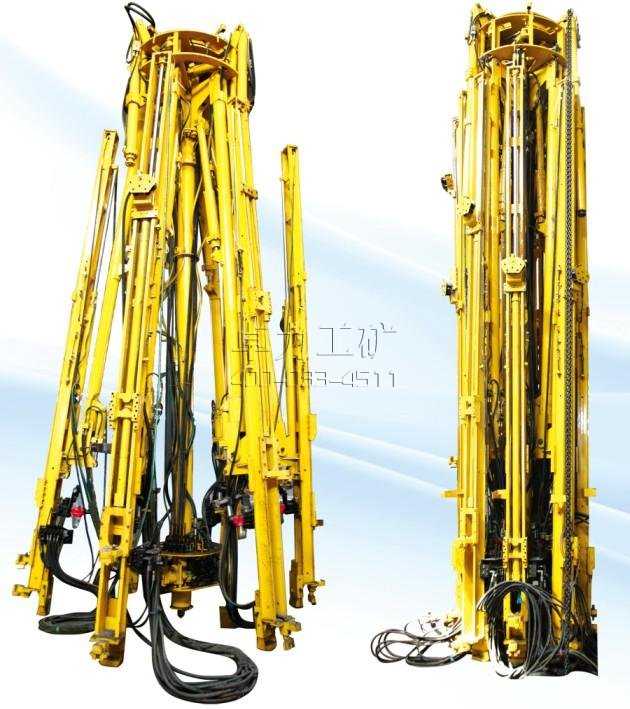

傘型鉆機是實施機械化開挖立井而專門研制的竄孔設備。它像一把雨傘，撐開能進行鉆鑿炮眼，收攏能方便井筒運送，是實現快速打井，縮短建井周期，提高經濟效益的必不可少的專用設備。
　　傘型鉆機適用井筒范圍大，從4.5米至5米的小型井筒,6米至7米的中型井筒,8米至8米以上的大型井筒均能進行作業。根據爆破技術不斷的發展,傘型鉆機提供了能打4200毫米、4800毫米和5500毫米的炮孔深度,滿足實現深孔光面爆破的技術要求,大大提高立井開挖速度.傘型鉆機不但能打炮眼,還能配用高效YGZ70型鑿巖機能打40米深的泄水孔,探水孔和注漿孔。因此傘型鉆機是目前國內外比較理想的立井開挖竄孔設備。
　　傘鉆型號
　　傘鉆以壓縮空氣為動，采用液壓傳動型式，所有動力實現機械化。釬桿移位迅速、準確、平穩，并配有YGZ-70型導軌式獨立回轉鑿巖機，鑿巖效率高，也可改裝滑座后，配用其它型號高效鑿巖機。
　
SJZ系列豎井傘型鉆機型號：SJZ5.5傘鉆、SJZ5.6傘鉆、SJZ6.7傘鉆、SJZ6.9傘鉆、SJZ6.10傘鉆。

SJZ系列豎井傘型鉆機技術參數

項目	參數	參數	參數	參數	參數
型號	SJZ5.5	SJZ5.6	SJZ6.7	SJZ6.9	SJZ6.10
支撐臂數量（個）	3	3	3	3	3
動臂數量(個）	5	5	6	6	6
支撐臂支撐范圍	4.6--6.6	5.7--7.7	4.6--6.7  5.7--7.7  6.6--8.6	6.6--9.8	7.6--10.8
垂直炮孔圈徑	1.6--6.3	1.65--8.2	1.65--8.2	1.65--9.56	1.65--10.5
工作氣壓（MPa)	0.5--0.7	0.5--0.7	0.5--0.7	0.5--0.7	0.5--0.7
耗氣量(立/分）	58	58	68	68	68
收攏外型尺寸	1.7 x 6	1.9 x 7.2	1.9 x 7.2	1.9 x 7.7	1.9 x 8.2
釬尾規格	B25 159六角釬桿	B25 159六角釬桿	B25 159六角釬桿	B25 159六角釬桿	B25 159六角釬桿
釬頭直徑	38--55	38--55	38--55	38--55	38--55
釬桿長度	3.9	4.7	4.7	4.7	4.7
總重量（噸）	5.3	6.3	7.8	8.2	9

傘鉆液壓站由氣動馬達驅動油泵供油，多路閥集中控制各油缸實現立柱在井筒中固定和推進器在工作面定位。各油缸進出口都配有液壓鎖，實現各油缸準確定位。有鋼性好的動臂和推進器，加這采用平行移動機構，使鉆鑿炮眼精度和效率提高，同時減輕了工人體力勞動。采用油缸——鋼絲繩推進型式，推進力大小可調，撥釬力量大，工作平穩，能夠滿足工作面不同巖石硬度的要求。比氣動馬達——絲杠推進型式減少六臺氣動馬達，可降低整機噪音。整機除推進油缸外都使用標準油缸，易于維修。
　　
傘鉆的安全措施
　　1、防止從吊桶墜人、墜物。
　　2、防止從大抓上墜人墜物。
　　3、所有檢修人員必須貫徹學習并考試合格后才可上崗作業。
　　4、加強個人防護意識，個人做到安全生產，嚴格執行“四不傷害”政策。
　　5、堅決執行“不安全不生產”的總體方針。

卓力工礦是國內知名SJZ系列豎井傘型鉆機生產廠家，有豐富的經驗為客戶提供高品質的SJZ系列豎井傘型鉆機及完善的售后服務，如果您想了解最新SJZ系列豎井傘型鉆機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：SJZ系列豎井傘型鉆機發貨時間？ SJZ系列豎井傘型鉆機售后保障？ SJZ系列豎井傘型鉆機訂貨需要提供什么信息？

產品標簽：SJZ系列豎井傘型鉆機| 傘型鉆機
