QPQ卷?yè)P(yáng)式啟閉機

QPQ卷?yè)P(yáng)式啟閉機|QPQ固定式卷?yè)P(yáng)啟閉機

QPQ卷?yè)P(yáng)啟閉機 QPQ固定式卷?yè)P(yáng)啟閉機   QPQ單吊點卷?yè)P(yáng)啟閉機 QPQ雙吊點卷?yè)P(yáng)啟閉機

一、概述
本廠生產的QPQ卷?yè)P(yáng)啟閉機廣泛應用于建筑、冶金、礦山、橋梁安裝、起重等行業，用于提升重物、設備安裝、牽引重物、打樁、冷拉鋼筋等項工作。
適用于溫度-25℃～40℃,濕度≤85﹪，海拔1000米以下，無火災、爆炸危險的工作環境中。
三相交流電源50HZ,380V,允許電壓偏差±5﹪。
卷?yè)P(yáng)啟閉機的工作級別A5級，使用中工作級別提高一級其額定拉力應降低20﹪使用。

二、結構及原理

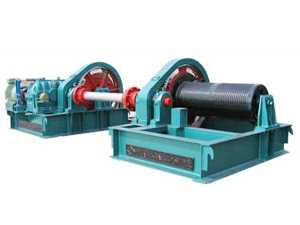

QPQ卷?yè)P(yáng)啟閉機由電動機、聯軸器、減速機、卷筒及底盤等組成。
電機經聯軸器、減速機而驅動卷筒旋轉并纏繞鋼絲繩，鋼絲繩從卷筒的下方繞出。

卷?yè)P(yáng)啟閉機是由起升機構、機架及電氣控制系統組成。起升機構主要由滑輪組、卷筒組、驅動裝置（包括形式齒輪副、減速器、制動器、電動機等）及安全裝置等部件組成，啟閉機通過位于滑輪組動滑輪上的吊具與閘門相連，以啟閉閘門。其工作原理是：由電動機通過帶動制動輪聯軸器和減速器驅動開式齒輪副和卷筒轉動，卷筒上鋼絲繩又通過滑輪和平衡滑輪實現吊具的升降。

卷?yè)P(yáng)啟閉機上一般不宜彩單聯滑輪組。因?yàn)閱温?lián)滑輪組在提起或下放閘門的過程中，會使閘門產生水平位移，從而引起閘門晃動。雙聯滑輪組在工作時無此現象發生。另外滑輪組的倍率宜采用偶數，可避免因鋼絲繩的張圖使動滑輪組產生扭轉，而且平衡滑輪布置在定滑輪上，可用來操縱荷載限制器。

在啟閉機的卷筒一端用螺栓固定在大齒輪上。為與雙聯滑輪組配套，啟閉機應采用雙聯卷筒、卷筒有單層卷繞和多層卷繞之分，高揚程啟閉機為減少卷筒長度，通常采用雙層或多層卷繞。驅動裝置中的減速器、制動器、電動機一般都采用通用標準系列產品。電動一般采用三相交流起重用電動機，電動機軸上所裝的制動器為常閉式，以便閘門能停在任意不同開度。起重容量較小（400KN以下）的啟閉機，除所裝的電動機外，尚可在電動機或減速機軸的另一端增設手搖機構。開式齒輪副的的傳動比一般小于6.3.安全裝置一般包括荷載限制器、行程限制器等。啟閉機的容許超載值一般定為不得大于額定起重容量的10%。因此，在實際負荷達到額定起重量的110%時，荷載限制器應自動切斷電源，使電動機停止轉動。上、下行程限位一般采用行程開關或主令控制器。啟閉機通常還設置高度指示裝置。

卷?yè)P(yáng)啟閉機機架主要用于安裝起升機構的各部件，并將荷載傳遞給基礎，保證啟閉機正常運行。啟閉機的機架一般均做成整體式結構，小容量啟閉機的機架梁多用型鋼，大中容量的機架剛用焊接工字梁或箱形梁。

卓力主要產品有：螺桿式啟閉機、固定卷?yè)P(yáng)式啟閉機(QPQ、QPG、QPK、QHQ)、移動式卷?yè)P(yáng)啟閉機、鑄鐵閘門、鋼閘門（弧形閘門、平面滑動閘門、平面定輪閘門）、翻板閘門、清污設備和止水橡膠等。所有產品均取得了國家級生產和使用許可證。啟閉機、閘門品種齊全，同時可滿足用戶特殊技術要求。
