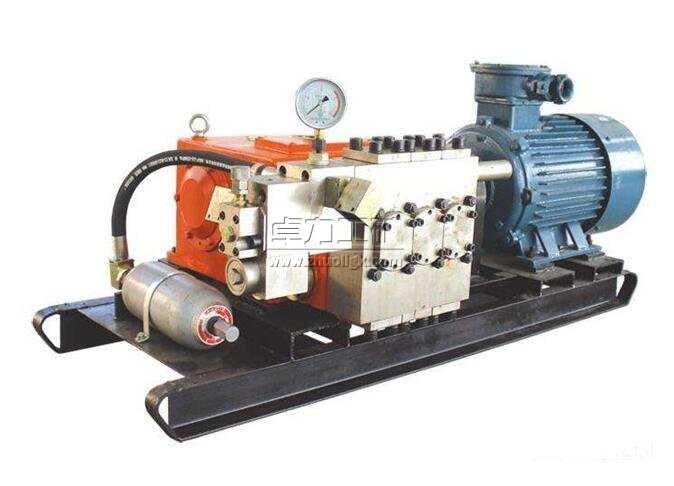

BPW40/8J(原型號BP25/8J)型掘進機機載噴霧泵
產品概述
BPW40/8J型掘進機機載噴霧泵(原型號BP25/8J )是專為采煤掘進機噴霧、除塵、降溫設計，適用于各種類型采煤掘進機。
執行標準：MT/T 188.2-2000
組成
BPW40/8J型掘進機機載噴霧泵采用成套供貨方式，主要由機載噴霧泵、管路過濾器、負壓除塵裝置等組成.
特點:
機載噴霧泵采用正壓供水，無須中轉水箱，可直接安裝在掘進機機身上的合理位置處，機載噴霧泵供水來自掘進機冷卻出水或靜壓水；
機載噴霧泵安全閥由卸載溢流閥和可調安全閥組成，安全可靠；
噴霧大小和噴霧角度可調，方便實用。
噴霧系統所配備的進水反沖洗過濾器能確保對噴霧水的過濾，防止雜質進入高壓泵及噴霧系統;
根據掘進機的具體條件設計的噴霧除塵裝置能有效控制掘進機作業過程中產生的粉塵。
主要技術參數：
額定壓力：8 MPa
額定流量：40 L/min
電機功率：7.5kw
電機電壓: 380/660V或660/1140V
外型尺寸：100 60 55cm
整機質量：165 Kg

BP25/8J機載噴霧泵是專為掘進機機載噴霧設計，主要適用于S100、S150系列掘進機、ELMB75系列掘進機、EBZ系列掘進機和S200、EBJl20等掘進機
組成
BP25/8J機載噴霧泵采用成套供貨方式，主要由機載噴霧泵(以下簡稱高壓泵)、管路過濾器、負壓除塵器、高壓噴霧器等組成.
特點：
①高壓泵用油馬達作動力，利用掘進機行走液壓系統的高壓油直接驅動：
②特有的自潤滑工作方式(即利用液壓驅動馬達泄油回路的泄漏油對其進行潤滑，馬達的泄漏油對高壓泵體傳動系統潤滑后，仍通過泄油管路流回液壓系統油箱)確保在使用過程中無須向高壓泵體傳動系統添加潤滑油；
③高壓泵采用正壓供水，無須中轉水箱，可直接安裝在掘進機機身上的合理位置處，高壓泵供水來自掘進機冷卻出水或靜壓水：
④噴霧系統完整的配套性生可保證在使用過程中基本上無須進行控制和維護：
⑤噴霧系統所配備的進水過濾器能確保對噴霧水的過濾，防止雜質進入高壓泵及噴霧系統。
BP25/8J機載噴霧泵結構特征與工作原理
BP25/8J機載噴霧泵由泵體和液壓馬達組成，BP25/8J機載噴霧泵系統利用掘進機自身行走液壓系統的高壓油作動力，通過液壓馬達驅動高壓泵工作，將供給高壓泵的低壓水轉換成高壓水后通過目L套的噴霧水路系統，由高壓噴霧器霧化成高速霧化流噴向產塵源，實現對粉塵的有效控制。
BP25/8J機載噴霧泵技術特征
輸出壓力：5—8 Mpa
輸出流量：0-50 L／min
工作油壓：<4·5MPa
主機質量：180KS
管路過濾器：過濾能力：80 L／min
過濾精度：0.1mm
工作水壓：≤3MPa
處理含塵風量：30-50 m3／min
額定輸出壓力：10 MPa
額定輸出流量：25 L/min
電機功率：5.5kw
電機電壓：660/1140V
工作水壓：≤ 3 MPa。
負壓除塵裝置：汽霧流有效射程：≥3 m
處理含塵風量：30-50 m3/min。
