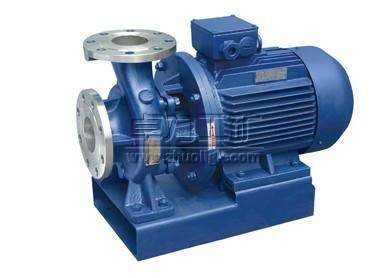

ISWH臥式不銹鋼管道離心泵

ISWH臥式不銹鋼管道離心泵|ISWH耐腐蝕性化工泵

ISWH臥式不銹鋼管道離心泵產品概述：
ISWH臥式不銹鋼管道離心泵是在ISW管道泵基礎上派聲生出適用耐腐蝕性化工泵。該系列泵性能優、可靠性高、壽命長、結構合理、 外形美觀，具有行業領先水平。

ISWH臥式不銹鋼管道離心泵產品用途
ISWH臥式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。

ISWH臥式不銹鋼管道離心泵基本結構：
該款犀離心泵的基本部件是高速旋轉的葉輪和固定的蝸牛形泵殼。具有若干個（通常為4～12個）后彎葉片的葉輪緊固于泵軸上，并隨泵軸由電機驅動作高速旋轉。葉輪是直接對泵內液體做功的部件，為離心泵的供能裝置。泵殼中央的吸入口與吸入管路相連接，吸入管路的底部裝有單向底閥。泵殼側旁的排出口與裝有調節閥門的排出管路相連接。

ISWH臥式不銹鋼管道離心泵工作原理：
當離心泵啟動后，泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，最后沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件，而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排出。液體在離心泵中獲得的機械能量最終表現為靜壓能的提高。
需要強調指出的是，若在離心泵啟動前沒向泵殼內灌滿被輸送的液體，由于空氣密度低，葉輪旋轉后產生的離心力小，葉輪中心區不足以形成吸入貯槽內液體的低壓，因而雖啟動離心泵也不能輸送液體。這表明離心泵無自吸能力，此現象稱為氣縛。吸入管路安裝單向底閥是為了防止啟動前灌入泵殼內的液體從殼內流出�？諝鈴奈�入管道進到泵殼中都會造成氣縛。

ISWH臥式不銹鋼管道離心泵葉輪和其它部件：
1．離心泵的葉輪
葉輪是離心泵的關鍵部件。
(1)按其機械結構可分為閉式、半閉式和開式三種。閉式葉輪適用于輸送清潔液體；半閉式和開式葉輪適用于輸送含有固體顆粒的懸浮液，這類泵的效率低。閉式和半閉式葉輪在運轉時，離開葉輪的一部分高壓液體可漏入葉輪與泵殼之間的空腔中，因葉輪前側液體吸入口處壓強低，故液體作用于葉輪前、后側的壓力不等，便產生了指向葉輪吸入口側的軸向推力。該力推動葉輪向吸入口側移動，引起葉輪和泵殼接觸處的摩損，嚴重時造成泵的振動，破壞泵的正常操作。在葉輪后蓋板上鉆若干個小孔，可減少葉輪兩側的壓力差，從而減輕了軸向推力的不利影響，但同時也降低了泵的效率。這些小孔稱為平衡孔。
(2)按吸液方式不同可將葉輪分為單吸式與雙吸式兩種，單吸式葉輪結構簡單，液體只能從一側吸入。雙吸式葉輪可同時從葉輪兩側對稱地吸入液體，它不僅具有較大的吸液能力，而且基本上消除了軸向推力。
(3)根據葉輪上葉片上的幾何形狀，可將葉片分為后彎、徑向和前彎三種，由于后彎葉片有利于液體的動能轉換為靜壓能，故而被廣泛采用。
2．離心泵的導輪
為了減少離開葉輪的液體直接進入泵殼時因沖擊而引起的能量損失，在葉輪與泵殼之間有時裝置一個固定不動而帶有葉片的導輪。導輪中的葉片使進入泵殼的液體逐漸轉向而且流道連續擴大，使部分動能有效地轉換為靜壓能。多級離心泵通常均安裝導輪。蝸牛形的泵殼、葉輪上的后彎葉片及導輪均能提高動能向靜壓能的轉化率，故均可視作轉能裝置。
3．軸封裝置
由于泵軸轉動而泵殼固定不動，在軸和泵殼的接觸處必然有一定間隙。為避免泵內高壓液體沿間隙漏出，或防止外界空氣從相反方向進入泵內，必須設置軸封裝置。離心泵的軸封裝置有填料函和機械（端面）密封。填料函是將泵軸穿過泵殼的環隙作成密封圈，于其中裝入軟填料（如浸油或涂石墨的石棉繩等）。機械密封是由一個裝在轉軸上的動環和另一固定在泵殼上的靜環所構成。兩環的端面借彈簧力互相貼緊而作相對轉動，起到了密封的作用。機械密封適用于密封較高的場合，如輸送酸、堿、易燃、易爆及有毒的液體。當離心泵啟動后，泵軸帶動葉輪一起作高速旋轉運動，迫使預先充灌在葉片間液體旋轉，在慣性離心力的作用下，液體自葉輪中心向外周作徑向運動。液體在流經葉輪的運動過程獲得了能量，靜壓能增高，流速增大。當液體離開葉輪進入離心泵殼后，由于殼內流道逐漸擴大而減速，部分動能轉化為靜壓能，最后沿切向流入排出管路。所以蝸形泵殼不僅是匯集由葉輪流出液體的部件，而且又是一個轉能裝置。當液體自葉輪中心甩向外周的同時，葉輪中心形成低壓區，在貯槽液面與葉輪中心總勢能差的作用下，致使液體被吸進葉輪中心。依靠葉輪的不斷運轉，液體便連續地被吸入和排
出。液體在離心泵中獲得的機械能量最終表現為靜壓能的提高。葉輪的作用是將原動機的機械能直接傳給液體，以增加液體的靜壓能和動能(主要增加靜壓能)。

ISWH臥式不銹鋼管道離心泵產品工作條件：
1、吸入壓力≤1．6MPa，或泵系統最高工作壓力 ≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa、泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應 在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95％。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時注明，以便廠家采用耐磨式機械密封。

ISWH臥式不銹鋼管道離心泵產品特點：
運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更省：出口可向左、向右、向上三個方向，便于管道布置安裝，節省空間。

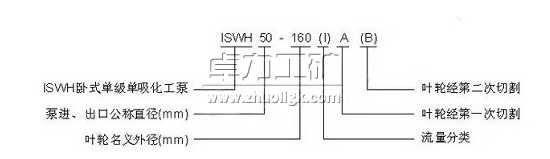

ISWH臥式不銹鋼管道離心泵型號意義：


ISWH臥式不銹鋼管道離心泵的性能參數：

高轉速：


型號 流量 揚程 m 效率 % 轉速 r/min 電機 功率 kw 汽蝕 余量 m 重量 kg m3/h l/s ISW15-80 1.1 1.5 2.0 0.3 0.42 0.55 8.5 8 7 26 34 34 2900 0.18 2.3 17 ISW20-110 1.8 2.5 3.3 0.50 0.69 0.91 16 15 13.5 25 34 35 2900 0.37 2.3 25 ISW20-160 1.8 2.5 3.3 0.50 0.69 0.91 33 32 30 19 25 23 2900 0.75 2.3 29 ISW25-110 2.8 4.0 5.2 0.78 1.11 1.44 16 15 13.5 34 42 41 2900 0.55 2.3 26 ISW25-125 2.8 4.0 5.2 0.78 1.11 1.44 20.6 20 18 28 36 35 2900 0.75 2.3 28 ISW25-125A 2.5 3.6 4.6 0.69 1.0 1.28 17 16 14.4 35 35 35 2900 0.55 2.3 27 ISW25-160 2.8 4.0 5.2 0.78 1.11 1.44 33 32 30 24 32 33 2900 1.5 2.3 39 ISW25-160A 2.6 3.7 4.9 0.12 1.03 1.36 29 28 26 31 31 31 2900 1.1 2.3 34 ISW32-100I 4.4 6.3 8.3 1.22 1.75 2.32 13.2 12.5 11.3 48 54 53 2900 0.75 2.0 32 ISW32-125 3.5 5.0 6.5 0.97 1.39 1.8 22 20 18 40 44 42 2900 0.75 2.3 28 ISW32-125A 3.1 4.5 5.8 0.86 1.25 1.61 17.6 16 14.4 43 43 43 2900 0.55 2.3 28 ISW32-160 3.1 4.5 5.8 0.86 1.25 1.61 33 32 30 34 40 42 2900 1.5 2.3 28 ISW32-160I 4.4 6.3 8.3 1.22 1.75 2.32 33.2 32 30.2 34 40 42 2900 2.2 2.0 47 ISW32-200 3.1 4.5 5.8 0.86 1.25 1.61 51 50 48 28 35 37 2900 3 2.0 47 ISW32-200I 4.4 6.3 8.3 1.22 1.75 2.32 50.5 50 48 26 33 35 2900 4 2.0 43 ISW32-200IA 2.8 4.0 5.2 0.78 1.11 1.44 44.6 44 42.7 34 40 42 2900 2.2 2.0 74 ISW40-100 4.4 6.3 8.3 1.22 1.75 2.31 13.2 12.5 11.3 48 54 53 2900 0.55 2.3 32 ISW40-100A 3.9 5.6 7.4 1.08 1.56 2.06 10.6 10 9 52 52 52 2900 0.37 2.3 32 ISW40-125 4.4 6.3 8.3 1.22 1.75 2.31 21 20 18 41 46 43 2900 1.1 2.3 34 ISW40-125A 3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 40 45 41 2900 0.75 2.3 33 ISW40-160 4.4 6.3 8.3 1.22 1.75 2.31 33 32 30 35 40 40 2900 2.2 2.3 47 ISW40-160A 4.1 5.9 7.8 1.14 1.64 2.17 29 28 26.3 34 39 39 2900 1.5 2.3 43 ISW40-160B 3.8 5.5 7.2 1.06 1.53 2.0 25.5 24 22.5 34 38 37 2900 1.1 2.3 38 ISW40-200 4.4 6.3 8.3 1.22 1.75 2.31 51 50 48 26 33 32 2900 4 2.3 74 ISW40-200A 4.1 5.9 7.8 1.14 1.64 2.17 45 44 42 26 31 30 2900 3 2.3 62 ISW40-200B 3.7 5.3 7.0 1.03 1.47 1.94 38 36 34.5 29 29 29 2900 2.2 2.3 52 ISW40-250 4.4 6.3 8.3 1.22 1.75 2.31 82 80 74 24 28 28 2900 7.5 2.3 105 ISW40-250A 4.1 5.9 7.8 1.14 1.64 2.17 72 70 65 24 28 27 2900 5.5 2.3 98 ISW40-250B 3.8 5.5 7.0 1.06 1.53 1.94 61.5 60 56 23 27 26 2900 4 2.3 77 ISW40-100I 8.8 12.5 16.3 2.44 3.47 4.53 13.2 12.5 11.3 55 62 60 2900 1.1 2.3 34 ISW40-100IA 8 11 14.5 2.22 3.05 4.03 10.6 10 9 60 60 60 2900 0.75 2.3 32 ISW40-125I 8.8 12.5 16.3 2.44 3.47 4.53 21.2 20 17.8 49 58 57 2900 1.5 2.3 38 ISW40-125IA 8 11 14.5 2.22 3.05 4.03 17 16 14 57 57 57 2900 1.1 2.3 33 ISW40-160I 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3 2.3 56 ISW40-160IA 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 44 51 50 2900 2.2 2.3 47 ISW40-160IB 7.3 10.4 13.5 2.38 2.89 3.75 23 22 20.5 50 50 50 2900 1.5 2.3 43 ISW40-200I 8.8 12.5 16.3 2.44 3.47 4.53 51.2 50 48 38 46 46 2900 5.5 2.3 85 ISW40-200IA 8.3 11.7 15.3 2.31 3.25 4.25 45 44 42 37 45 45 2900 4 2.3 75 ISW40-200IB 7.5 10.6 13.8 2.08 2.94 3.83 37 36 34 44 44 44 2900 3 2.3 63 ISW40-250I 8.8 12.5 16.3 2.44 3.47 4.53 81.2 80 77.5 31 38 40 2900 11 2.3 145 ISW40-250IA 8.2 11.6 15.2 2.28 3.22 4.22 71 70 68 38 38 38 2900 7.5 2.3 95 ISW40-250IB 7.6 10.8 14 2.11 3.0 3.89 61.4 60 58 37 37 37 2900 7.5 2.3 94 ISW40-250IC 7.1 10.0 13.1 1.97 2.78 3.64 53.2 52 50.4 36 36 36 2900 5.5 2.3 88 ISW50-100 8.8 12.5 16.3 2.44 3.47 4.53 13.6 12.5 11.3 55 62 60 2900 1.1 2.3 36 ISW50-100A 8 11 14.5 2.22 3.05 4.03 11 10 9 60 60 60 2900 0.75 2.3 35 ISW50-125 8.8 12.5 16.3 2.44 3.47 4.53 21.5 20 17.8 49 58 57 2900 1.5 2.3 43 ISW50-125A 8 11 14.5 2.22 3.05 4.03 17 16 14 57 57 57 2900 1.1 2.3 38 ISW50-160 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3 2.3 59 ISW50-160A 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 44 51 50 2900 2.2 2.3 51 ISW50-160B 7.3 10.4 13.5 2.38 2.89 3.75 23 22 20.5 50 50 50 2900 1.5 2.3 47 ISW50-200 8.8 12.5 16.3 2.44 3.47 4.53 52 50 48 38 46 46 2900 5.5 2.3 101 ISW50-200A 8.3 11.7 15.3 2.31 3.25 4.25 45.8 44 42 37 45 45 2900 4 2.3 80 ISW50-200B 7.5 10.6 13.8 2.08 2.94 3.83 37 36 34 44 44 44 2900 3 2.3 68 ISW50-250 8.8 12.5 16.3 2.44 3.47 4.53 82 80 77.5 29 38 40 2900 11 2.3 160 ISW50-250A 8.2 11.6 15.2 2.28 3.22 4.22 71.5 70 68 38 38 38 2900 7.5 2.3 115

ISW50-250B 7.6 10.8 14 2.11 3.0 3.89 61.4 60 58 37 37 37 2900 7.5 2.3 114 ISW50-250C 7.1 10.0 13.1 1.97 2.78 3.64 53.2 52 50.4 36 36 36 2900 5.5 2.3 108 ISW50-100I 17.5 25 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 2900 1.5 2.5 41 ISW50-100IA 15.6 22.3 29 4.3 6.19 8.1 11 10 8.4 65 67 68 2900 1.1 2.5 36 ISW50-125I 17.5 25 32.5 4.86 6.94 9.03 21.5 20 18 60 68 67 2900 3 2.5 56 ISW50-125IA 15.6 22.3 29 4.33 6.19 8.1 17 16 13.6 58 66 65 2900 2.2 2.5 48 ISW50-160I 17.5 25 32.5 4.68 6.94 9.03 34.4 32 27.5 54 63 60 2900 4 2.5 72 ISW50-160IA 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24 54 62 59 2900 4 2.5 71 ISW50-160IB 15.0 21.6 28 4.17 6.0 7.78 26 24 20.6 58 58 58 2900 3 2.5 59 ISW50-200I 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 49 58 59 2900 7.5 2.5 108 ISW50-200IA 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 48 57 58 2900 7.5 2.5 107 ISW50-200IB 15.2 21.8 28.3 4.22 6.06 7.86 40 38 34.5 55 55 55 2900 5.5 2.5 100 ISW50-250I 17.5 25 32.5 4.86 6.94 9.03 82 80 76.5 39 50 52 2900 15 2.5 175 ISW50-250IA 16.4 23.4 30.5 4.56 6.5 8.47 71.5 70 67 39 50 52 2900 11 2.5 165 ISW50-250IB 15 21.6 28 4.17 6.0 7.78 61 60 57.4 38 49 54 2900 11 2.5 165 ISW50-315I 17.5 25 32.5 4.86 6.94 9.03 128 125 122 30 40 44 2900 30 2.5 310 ISW50-315IA 16.6 23.7 31 4.61 6.58 8.6 115 113 110 30 40 44 2900 22 2.5 245 ISW50-315IB 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 39 39 39 2900 18.5 2.5 215 ISW50-315IC 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 38 38 38 2900 15 2.5 195 ISW65-100 17.5 25 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 2900 1.5 2.5 46 ISW65-100A 15.6 22.3 29 4.3 6.19 8.1 11 10 8.4 65 67 68 2900 1.1 2.5 41 ISW65-125 17.5 25 32.5 4.86 6.94 9.03 21.5 20 18 60 68 67 2900 3 2.5 58 ISW65-125A 15.6 22.3 29 4.33 6.19 8.1 17 16 14.4 58 66 65 2900 2.2 2.5 49 ISW65-160 17.5 25 32.5 4.86 6.94 9.03 34.4 32 27.5 54 63 60 2900 4 2.5 75 ISW65-160A 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24 54 62 59 2900 4 2.5 75 ISW65-160B 15.0 21.6 28 4.17 6.0 7.78 26 24 20.6 2900 3 2.5 63   ISW65-200 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 49 58 59 2900 7.5 2.5 107 ISW65-200A 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 48 57 58 2900 7.5 2.5 107 ISW65-200B 15.2 21.8 28.3 4.22 6.06 7.86 40 38 34.5 55 55 55 2900 5.5 2.5 100 ISW65-250 17.5 25 32.5 4.86 6.94 9.03 82 80 76.5 39 50 52 2900 15 2.5 180 ISW65-250A 16.4 23.4 30.5 4.56 6.5 8.47 71.5 70 67 39 50 52 2900 11 2.5 170 ISW65-250B 15 21.6 28 4.17 6.0 7.78 61 60 57.4 38 49 54 2900 11 2.5 170 ISW65-315 17.5 25 32.5 4.86 6.94 9.03 127 125 122 32 40 44 2900 30 2.5 320 ISW65-315A 16.6 23.7 31 4.61 6.58 8.6 115 113 110 32 40 44 2900 22 2.5 255 ISW65-315B 15.7 22.5 29.2 103 101 98 39 39 39 2900 18.5 2.5 225   ISW65-315C 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 38 38 38 2900 15 2.5 205 ISW65-100I 35 50 65 9.72 13.9 18.1 13.8 12.5 10 67 73 70 2900 3 3.0 63 ISW65-100IA 31.3 44.7 58 8.7 12.4 16.1 11 10 8 66 72 69 2900 2.2 3.0 53 ISW65-125I 35 50 65 9.72 13.9 18.1 22 20 17 67 72.5 70 2900 5.5 3.0 99 ISW65-125IA 31.3 45 58 8.7 12.5 16.1 17.5 16 13.6 66 71 69 2900 4 3.0 78 ISW65-160I 35 50 65 9.72 13.9 18.1 35 32 28 63 71 70 2900 7.5 3.0 103 ISW65-160IA 32.7 46.7 61 9.1 13.0 16.9 30.6 28 24 62 70 69 2900 7.5 3.0 103 ISW65-160IB 30.3 43.3 56.3 8.4 12.0 15.6 26 24 21 69 69 69 2900 5.5 3.0 97 ISW65-200I 35 50 65 9.72 13.9 18.1 53.5 50 46 55 67 68 2900 15 3.0 176 ISW65-200IA 32.8 47 61 9.1 13.1 16.9 47 44 40 54 66 67 2900 11 3.0 166 ISW65-200IB 30.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 65 65 65 2900 7.5 3.0 114 ISW65-250I 35 50 65 9.72 13.9 18.1 83 80 72 52 59 60 2900 22 3.0 235 ISW65-250IA 32.5 46.7 61 9.0 13.0 16.9 73 70 63 52 59 60 2900 18.5 3.0 205 ISW65-250IB 30 43.3 56 8.3 12.0 15.6 62 60 54 58 58 58 2900 15 3.0 180 ISW65-315I 35 50 65 9.72 13.9 18.1 128 125 121 44 54 57 2900 37 3.0 350 ISW65-315IA 32.5 46.5 60.5 9.0 12.9 16.8 112.6 110 106.4 43 54 57 2900 30 3.0 335 ISW65-315IB 31 44.5 58 8.6 12.4 16.1 102.5 100 98 53 53 53 2900 30 3.0 335

ISW100-315A 66.5 95 123.6 18.5 26.4 34.3 119 113 103 65 66 67 2900 55 4.0 549 ISW100-315B 63 90 117 17.5 25 32.5 106.6 101 92 65 65 65 2900 45 4.0 439 ISW100-315C 58 82 107 16.1 22.8 29.7 90 85 76 63 63 63 2900 37 4.0 385 ISW100-350 60 100 120 16.7 27.8 33.3 153.6 150 142 72 57 74 2900 90 4.0 950 ISW100-350A 61 87 113 16.9 24.2 31.4 145.6 142 134 75 75 75 2900 75 4.0 830 ISW100-350B 58 82 107 16.1 22.8 29.7 138.6 135 127 75 75 75 2900 55 4.0 600 ISW100-100I 96 160 192 26.7 44.4 53.3 14 12.5 10 64 73 70 2900 11 4.5 115 ISW100-125I 96 160 192 26.7 44.4 53.3 24 20 14 62 74 69 2900 15 4.5 168 ISW100-125IA 84 140 168 23.3 39 46.7 20 17 12 64 72 69 2900 11 4.5 168 ISW100-160I 96 160 192 26.7 44.4 53.3 36 32 27 69 79 75 2900 22 5.6 210 ISW100-160IA 84 140 168 23.3 39 46.7 32 28 23.5 66 76 72 2900 18.5 5.0 210 ISW100-200I 96 160 192 26.7 44.4 53.3 53 50 45 69 79 78 2900 37 5.2 402 ISW100-200IA 84 140 168 23.3 39 46.7 48 45 40 64 74 73 2900 30 4.5 395 ISW100-200IB 60 100 120 16.7 27.8 33.3 43 40 36 72 72 72 2900 22 4.5 360 ISW100-250I 96 160 192 26.7 44.4 53.3 83 80 72 65 77 74 2900 55 4.8 560 ISW100-250IA 84 140 168 23.3 39 46.7 75 72 65 60 72 69 2900 45 4.5 420 ISW100-250IB 60 100 120 16.7 27.8 33.3 68 65 58 70 70 70 2900 37 4.5 400 ISW125-100 96 160 192 26.7 44.4 53.3 13 12.5 12 82 82 82 2900 11 4.0 180 ISW125-100A 86 143 172 23.9 39.7 47.8 10.4 10 9.6 77 77 77 290 7.5 4.0 125 ISW125-125 96 160 192 26.7 44.4 53.3 22.6 20 17 80 80 80 2900 15 4.0 220 ISW125-125A 86 143 172 23.9 39.7 47.8 18 16 13.6 77 77 77 2900 11 4.0 210 ISW125-160 96 160 192 26.7 44.4 53.3 36 32 28 78 78 &, nbsp; 78 2900 22 4.0 265 ISW125-160A 90 150 180 25 41 750 31.5 28 24.5 76 76 76 2900 18.5 4.0 230 ISW125-160B 83 138 166 21.7 38.3 46.1 27 24 21 73 73 73 2900 15 4.0 215 ISW125-200 96 160 192　 26.7 44.4 53.3 55 50 46 77 77 77 2900 37 5.5 395 ISW125-200B 83 138 166 21.7 38.3 46.1 41.3 37.4 34.5 75 75 75 2900 22 5.5 320 ISW125-250 96 160 192 24.7 44.7 53.3 87 80 73 75 75 75 2900 55 5.0 580 ISW125-250A 90 150 180 25 41.7 50 76 70 84 74 74 74 2900 45 5.5 490 ISW125-250B 83 138 166 21.7 38.3 46.1 65 60 55 73 73 73 2900 37 5.5 430 ISW125-215 96 160 192 26.7 44.7 53.3 133 125 119 70 70 70 2900 90 5.0 790 ISW125-315A 90 150 180 25 41.7 50 117 110 104.6 70 70 70 2900 75 5.0 710 ISW125-315B 86 143 172 23.9 39.7 47.8 106.4 100 95.2 69 69 69 2900 75 5.0 705 ISW125-315C 80.5 134 161 22.4 37.2 44.7 96 88 86 67 67 67 2900 55 5.0 585 ISW150-125 96 160 192 26.7 44.4 53.3 22.6 24 17 66 76 76 2900 11 4.0 210 ISW150-125A 90 150 180 25 41.7 50 18 16 13.6 77 77 77 2900 7.5 4.0 130 ISW150-160 96 160 192 26.7 44.4 53.3 36 32 27 75 75 75 2900 22 4.0 270 ISW150-160A 90 150 180 25 41.7 50 32 28 23.5 76 76 76 2900 18.5 4.0 230 ISW150-160B 84 141 168 23.3 39 46.7 27 24 21 73 73 73 2900 15 4.0 220 ISW150-200 140 200 260 38.9 55.6 72.2 13.8 12.5 10.6 68 78 78 1450 15 3.0 265 ISW150-200A 125 176 232.5 34.7 49.7 64.6 11 10 8.5 66 76 76 1450 11 3.0 244 ISW150-200B 84 440 168 23.3 39 46.7 41 38 34 75 75 75 2900 22 4.0 275 ISW150-250 140 200 260 38.9 55.6 72.2 21.8 20 17 73 79 77 1450 18.5 3.0 300 ISW150-250A 129 184.4 240 35.8 51.2 66.7 18.5 17 14.4 72 78 76 1450 15 3.0 262 ISW150-250B 117 167 217.5 32.5 46.4 60.4 15.2 14 12 76 76 76 1450 11 3.0 241 ISW150-315 140 200 260 38.9 55.6 72.2 33.8 32 28 70 78 73 1450 30 2.5 410 ISW150-315A 131 187 243 36.4 51.9 67.5 29.5 28 24.5 69 77 77 1450 22 3.5 335 ISW150-315B 121 173 225 33.5 48.1 62.5 25 24 21 76 76 76 1450 18.5 3.5 315 ISW150-350 96 160 192 26.7 44.4 53.3 153.6 150 142.8 80 80 80 2900 110 5.5 970 ISW150-350A 90 150 180 25 41.7 50 145.6 142 134.8 70 70 70 2900 90 5.2 790 ISW150-350B 84 140 168 23.3 39 46.7 138.6 35 127.8 65 76 74 2900 75 5.5 705 ISW150-400 140 200 260 38.9 55.6 72.2 53 50 44 68 75 71 1450 45 3.5 490

ISW150-400A 131 187 243 36.4 51.9 67.5 46.4 44 38.3 67 74 70 1450 37 3.5 454 ISW150-400B 122 174 226.5 33.9 48.3 62.9 40 38 33 73 73 73 1450 60 3.5 435 ISW150-400C 112 160 208 31.1 44.4 57.8 34 32 28 71 71 71 1450 22 3.5 365 ISW150-250I 120 200 240 33.3 55.6 66.7 87 80 72 65 76 74 2900 75 4.5 702 ISW150-250IA 112 187 224 31.1 51.9 62.2 76 70 63 64 75 73 2900 55 4.5 451 ISW150-250IB 104 173 208 28.9 48.1 57.8 65 60 54 63 74 72 2900 45 4.5 460 ISW150-315I 120 200 240 33.3 55.6 66.7 133 125 120 58 72 75 2900 110 4.5 980 ISW150-315IA 112 187 224 31.1 51.9 62.2 116 110 105 57 72 74 2900 90 4.5 800 ISW200-315IB 104 173 208 28.9 48.1 57.8 100 95 91 55 70 72 2900 75 4.5 724 ISW200-200 140 200 260 38.9 55.6 72.2 13.8 12.5 10.6 68 78 78 1450 15 3.0 265 ISW200-200A 125 179 232.5 34.7 49.7 64.6 11 10 8.5 66 76 76 1450 11 3.0 244 ISW200-250 140 200 260 38.9 55.6 72.2 21.8 20 17 73 79 77 1450 18.5 3.0 305 ISW200-250A 129 184.4 240 35.8 51.2 66.7 18.5 17 14.4 72 78 76 1450 15 3.0 267 ISW200-250B 117 167 217.5 32.5 46.4 60.4 15.2 14 12 76 76 76 1450 11 3.0 246 ISW200-315 140 200 260 38.9 55.6 72.2 33.8 32 28 70 78 78 1450 30 3.5 417 ISW200-315A 131 189 243 36.4 51.9 67.5 29.5 28 24.5 69 77 77 1450 22 3.5 342 ISW200-315B 121 173 225 33.6 48.1 62.5 25 24 21 76 76 76 1450 18.5 3.5 322 ISW200-400 140 200 260 38.9 55.6 72.2 53 50 44 68 75 71 1450 45 3.5 498 ISW200-400A 131 187 243 36.4 51.9 67.5 46.6 44 38.3 67 74 70 1450 37 3.5 462 ISW200-400B 122 174 226.5 33.9 48.6 62.9 44 38 33 73 73 73 1450 30 3.5 443 ISW200-400C 112 160 208 31.3 44.4 57.8 34 32 28 71 71 71 1450 22 3.5 373 ISW200-200I 280 400 520 77.8 111.1 144 13.4 12.5 10.5 70 80 79 1450 22 4.0 382 ISW200-200IA 250 358 465 69.4 99.4 129.2 10.7 10 8.5 68 78 77 1450 18.5 4.0 346 ISW200-250I 280 400 520 77.8 111.4 144 22.2 20 14 75 80 72 1450 30 4.0 475 ISW200-250IA 250 358 465 69.4 99.4 129.2 18 16 11.2 73 78 70 1450 22 4.0 405 ISW200-250IB 226 322 419 62.8 89.4 116.4 14.4 13 7.3 70 75 67 1450 18.5 4.0 387 ISW200-315I 280 440 520 77.8 111.4 144 36 32 26 73 80 75 1450 55 4.0 675 ISW200-315IA 262 374 482 72.8 103.9 135 31.5 28 23 72 79 74 1450 45 4.0 560 ISW200-315IB 242 346 450 67.2 96.1 125 27 24 19.5 78 78 78 1450 37 4.0 535 ISW200-400I 280 400 520 77.8 111.4 144 54.5 50 39 75 81 77 1450 75 4.0 830 ISW200-400IA 262 374 486 72.8 103.9 135 48 44 34 80 80 80 1450 75 4.0 830 ISW200-400IB 242 346 450 67.2 96.1 125 41.4 38 29.6 78 78 78 1450 55 5.0 685 ISW200-400IC 224 320 416 62.2 88.9 115.6 34.9 32 25 76 76 76 1450 45 5.0 580 ISW250-250 350 550 650 97.2 152.8 180.5 22 20 16 78 82 81 1450 45 5.0 620 ISW250-250A 300 500 600 83.3 139 166.7 18.3 17 14 76 80 80 1450 37 5.0 550 ISW250-235 300 500 600 83.3 139 166.7 14 12.5 11 73 78 70 1450 22 4.5 410 ISW250-300 300 500 600 83.3 139 166.7 22 20 16 78 78 78 1450 37 4.5 550 ISW250-315 350 550 650 97.2 152.8 180.5 34 32 28 76 80 79 1450 75 5.5 890 ISW250-315A 300 500 600 83.3 139 166.7 29.5 28 24 74 78 77 1450 55 5.5 690   ISW250-315B 260 450 520 72.2 125 144.4 25 24 20 70 74 72 1450 45 5.5 620 ISW250-400 300 500 600 83.3 139 166.7 54.5 50 39 72 72 72 1480 90 4.5 1530 ISW300-235 480 720 900 133.3 200 250 20 18 15.5 77 81 74 970 55 5.0 1120 ISW300-235A 438 607 821 121.7 182.5 228.1 16.5 15 13 75 79 72 970 45 5.0 1030 ISW300-235B 400 600 750 111.1 167.0 208.3 14 12.5 11 73 77 70 970 37 5.0 890 ISW300-300 480 720 900 133.3 200 250 31 28 25 77 81 77 970 75 5.0 1350 ISW300-300A 444 666 833 123.3 185 231.4 26.5 24 21.5 76 80 76 970 75 5.0 1350 ISW300-300B 415 623 779 115.3 173.1 261.4 23 21 18.5 79 79 79 970 55 5.0 1170 ISW300-380 480 720 900 133.3 200 250 48 44 34 84 84 84 970 132 5.0 1900 ISW300-380A 444 666 833 123.3 185 231.4 41.4 38 30 80 80 80 970 110 5.0 1700 ISW300-380B 409 614 767 113.6 170.6 213.1 35 32 25 78 78 78 970 90 5.0 1530 ISW300-235I 718 1080 1345 199.4 300 373.6 44.6 40 34.6 82 82 82 1450 160 5.5 1680 ISW300-235IA 642 965 1203 178.3 268.1 334.2 35.7 32 27.7 80 80 80 1450 132 5.5 1440 ISW200-315I 280 440 520 77.8 111.4 144 36 32 26 73 80 75 1450 55 4.0 675 ISW200-315IA 262 374 482 72.8 103.9 135 31.5 28 23 72 79 74 1450 45 4.0 560 ISW200-315IB 242 346 450 67.2 96.1 125 27 24 19.5 78 78 78 1450 37 4.0 535 ISW200-400I 280 400 520 77.8 111.4 144 , , 54.5 50 39 75 81 77 1450 75 4.0 830 ISW200-400IA 262 374 486 72.8 103.9 135 48 44 34 80 80 80 1450 75 4.0 830 ISW200-400IB 242 346 450 67.2 96.1 125 41.4 38 29.6 78 78 78 1450 55 5.0 685 ISW200-400IC 224 320 416 62.2 88.9 115.6 34.9 32 25 76 76 76 1450 45 5.0 580 ISW250-250 350 550 650 97.2 152.8 180.5 22 20 16 78 82 81 1450 45 5.0 620 ISW250-250A 300 500 600 83.3 139 166.7 18.3 17 14 76 80 80 1450 37 5.0 550 ISW250-235 300 500 600 83.3 139 166.7 14 12.5 11 73 78 70 1480 22 4.5 410 ISW250-300 300 500 600 83.3 139 166.7 22 20 16 78 78 78 1480 37 4.5 550 ISW250-315 350 550 650 97.2 152.8 180.5 34 32 28 76 80 79 1450 75 5.5 890 ISW250-315A 300 500 600 83.3 139 166.7 29.5 28 24 74 78 77 1450 55 5.5 690 ISW250-315B 260 450 520 72.2 125 144.4 25 24 20 70 74 72 1450 45 5.5 620 ISW250-400 300 500 600 83.3 139 166.7 54.5 50 39 72 72 72 1480 90 4.5 1530 ISW250-235 480 720 900 133.3 200 250 20 18 15.5 77 81 74 970 55 5.0 1120 ISW250-235A 438 607 821 121.7 182.5 228.1 16.5 15 13 75 79 72 970 45 5.0 1030 ISW250-235B 400 600 750 111.1 167.0 208.3 14 12.5 11 73 77 70 970 37 5.0 890 ISW300-300 480 720 900 133.3 200 250 31 28 25 77 81 77 970 75 5.0 1350 ISW300-300A 444 666 833 123.3 185 231.4 26.5 24 21.5 76 80 76 970 75 5.0 1350 ISW300-300B 415 623 779 115.3 173.1 261.4 23 21 18.5 79 79 79 970 55 5.0 1170 ISW300-380 480 720 900 133.3 200 250 48 44 34 84 84 84 970 132 5.0 1900 ISW300-380A 444 666 833 123.3 185 231.4 41.4 38 30 80 80 80 970 110 5.0 1700 ISW300-380B 409 614 767 113.6 170.6 213.1 35 32 25 78 78 78 970 90 5.0 1530 ISW300-235I 718 1080 1345 199.4 300 373.6 44.6 40 34.6 82 82 82 970 160 5.5 1680 ISW300-235IA 642 965 1203 178.3 268.1 334.2 35.7 32 27.7 80 80 80 970 132 5.5 1440

常見故障及排除方法：


故障現象	故 障 原 因	排 除 方 法
1、ISWH臥式不銹鋼管道離心泵不出水	a、進出口閥門未打開，進出管路堵塞，流道  葉輪堵塞。  b、電機運行方向不對，電機缺相轉速很慢。  C、吸入管漏氣。  d、泵沒灌滿液體，泵腔內有空氣。  e、進口供水不足，吸程過高，底閥漏水。  f、管路阻力過大，泵選型不當。	a、檢查，去除堵塞物。  b、調整電機方向，緊固電機接線。  C、擰緊各密封面，排除漏氣。  d、灌滿液體并打開排氣閥，排盡空氣。  e、停機，檢查、調整(并網自來水管或帶吸程使用易出現此現象)。  f、減少管路彎道，重新選泵。
2、ISWH臥式不銹鋼管道離心泵流量不足	a、先按1．原因檢查。  b、管道、泵流道葉輪部分堵塞，水垢陳積，  閥門開度不足。  C、電壓偏低。  d、葉輪磨損。	a、先按1．排除。  b、去除堵塞物，重新調整閥門開度。  C、穩壓。  d、更換葉輪。
3、ISWH臥式不銹鋼管道離心泵功率過大	a、超過額定流量使用。  b、吸程過高。  C、泵軸承磨損。	a、調節流量，關小出口閥門。  b、降低。  C、更換軸承。
4、ISWH臥式不銹鋼管道離心泵雜音振動	a、管路支撐不穩。  b、液體混有氣體。  C、產生汽蝕。  d、軸承損壞。  e、電機超載發熱運行。	a、穩固管路。  b、提高吸入壓力排氣。  C、降低真空度。  d、更換軸承。  e、調整按5。
5、ISWH臥式不銹鋼管道離心泵電機發熱	a、流量過大，超載運行。  b、碰擦。  C、電機軸承損壞。  d、電壓不足。	a、關小出口閥。  b、檢查排除。  C、更換軸承。  d、穩壓。
6、ISWH臥式不銹鋼管道離心泵漏水	a、機械密封磨損。  b、泵體有砂孔或破裂。  C、密封面不平整。  d、安裝螺栓松懈。	a、更換。  b、焊補或更換。  C、修整。  d、緊固。

安裝說明：
1、ISWH臥式不銹鋼管道離心泵安裝前應檢查水泵和電機有無損傷，ISWH臥式不銹鋼管道離心泵流道內有無影響水泵運行的硬質物體(如石塊、鐵粒等)，以免ISWH臥式不銹鋼管道離心泵運行時損壞葉輪和泵體。
2、安裝時管路重量不應加在水泵上，應有各自的支承體，以免泵變形影響運行性能和壽命。
3、ISWH臥式不銹鋼管道離心泵與電機是整體結構，安裝時無需找正，十分方便。
4、當輸送熱水液體時，為了不使泵承受管路的熱變，泵座的底腳螺栓可以不固定，當管路系統在熱脹冷縮時，使泵能與管路一起移動。
5、ISWH臥式不銹鋼管道離心泵體兩端法蘭規格均按1．6MPa標準確定，所以配備管路時應規格相同。
6、為了不使雜質進入ISWD型臥式單級低轉速離心泵內而堵塞流道影響性能，應在ISWH臥式不銹鋼管道離心泵進口前面安裝比吸入管截面積大3-4倍的過濾器。
7、排出管路如裝逆止閥應裝在閘閥的外面。
8、ISWH臥式不銹鋼管道離心泵用于有吸程場合，應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象。
9、為了維修方便和使用安全，在ISWH臥式不銹鋼管道離心泵的進、出口管路上各安裝一只調節閥及在ISWH臥式不銹鋼管道離心泵出口附近安裝一只壓力表，以保證ISWH臥式不銹鋼管道離心泵在額定范圍內運行，確保ISWH臥式不銹鋼管道離心泵的正常運行和使用壽命。
10、安裝完畢后ISWH臥式不銹鋼管道離心泵盤動泵軸，葉輪應無摩擦和卡死現象。

使用：
(一ISWH臥式不銹鋼管道離心泵起動、運轉：
1、用手撥轉電機風葉，葉輪應無卡磨現象，轉動靈活。
2、用手盤動泵以使潤滑液進入機械密封端面。
3、灌水排氣，打開進口閥，使液體充分進入泵腔內，直至整個管路充滿液體，并保證進口管路的密封性。
4、ISWD型臥式單級低轉速離心泵關閉出口閥，以減少起動電流。．
5、接通電源，點起動確定正確運行方向，從電機風葉端看為順時針旋轉。
6、逐步調節出口閥的開度，盡量使泵在額定狀態下工作。
7、ISWD型臥式單級低轉速離心泵在運轉過程中，如發現噪音或不尋常的聲音時，應立即停車檢查。
8、正常機械密封泄漏應小于3滴／分，檢查電機，軸承處溫升<70℃，超過此值應檢查原因。
(二)ISWH臥式不銹鋼管道離心泵停車：
1、關閉吐出管路閥門。
2、切斷電源，停止電機運行。
3、關閉進口閥。
4、ISWD型臥式單級低轉速離心泵長期停用，應放盡泵內液體。

維護保養：
(一) ISWH臥式不銹鋼管道離心泵運行中的維護和保養：
1、進水管路必須高度密封。
2、禁止ISWH臥式不銹鋼管道離心泵在汽蝕狀態下長期運行。．
3、禁止ISWH臥式不銹鋼管道離心泵在大流量運行時，電機超電流長期運行。
4、定時檢查泵運行中電機電流值，盡量使泵能在標準下工作。
5、ISWH臥式不銹鋼管道離心泵在運行過程中應有專人看管，以免發生意外。
6、ISWH臥式不銹鋼管道離心泵每運行500小時應對軸承進行加油。電機功率大于11kW配有加油裝置，可用高壓油槍直接注入，以保證軸承潤滑優良。
7、ISWH臥式不銹鋼管道離心泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大時，應停車檢查，必要時可更換易損零件及軸承，機組大修期一般為一年。
(二) ISWH臥式不銹鋼管道離心泵機械密封維護與保養：
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應盤動泵(電機)幾圈，以免突然起動造成密封環斷裂損壞。
