三用閥

　　卓力工礦優質供應礦用三用閥配件:DZFA三用閥,DZF00C液控三用閥,DZF-00B防飛三用閥.

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

三用閥說明書

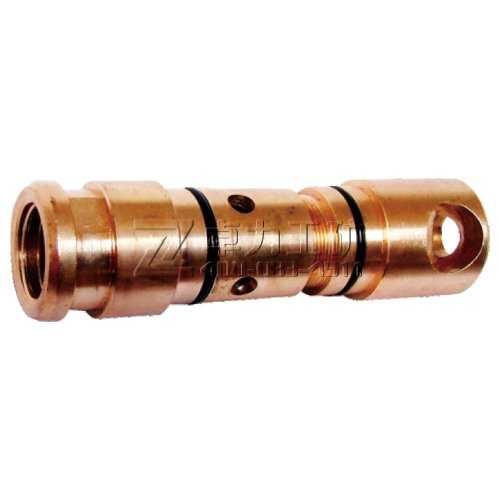

三用閥

三用閥|三用閥配件

一、三用閥作用
單體液壓支柱是我國采煤工作面的主要支護設備之一。三用閥是單體液壓支柱的核心部件，直接影響著單體液壓支柱的壽命和使用。三用閥是單體液壓支柱的關鍵部分，它起著注液升柱、超載溢流、泄載降柱的作用。

二、三用閥規格型號：

序號	產品名稱	規格型號	備注
1	液控三用閥	DZF00C
2	注液槍	DZ-Q
3	閥體	DZ-Q1-0401A
4	接頭	DZ-Q1-0402A
5	座板	DZ-Q1-0403
6	掛鉤	DZ-Q1-0404
7	注液管	DZ-Q1-01A
8	鎖緊套	DZ-Q1-03
9	手把	DZ-Q1-05
10	頂桿	DZ-Q1-06
11	壓緊螺釘	DZ-Q1-07
12	圓柱彈簧	DZ-Q1-08
13	單向閥座	DZ-Q1-09A
14	彈簧座	DZ-Q1-011
15	彈性圓柱銷6×30	GB879-76
16	鋼球φ8	GB308-76
17	三用閥	DZFA
18	防飛三用閥	DZF-00B
19	左伐筒	DZF-01
20	注油閥體	DZF-02
21	限位套	DZF-03
22	單向伐墊	DZF-04
23	壓緊螺套	DZF-05
24	錐形彈簧	DZF-06
25	卸載閥墊	DZF-07
26	卸載閥彈簧	DZF-08
27	連接螺桿	DZF-09
28	閥套	DZF-010
29	閥座	DZF-011
30	安全閥針	DZF-012
31	安全閥墊	DZF-013
32	六角導向套	DZF-014
33	彈簧座	DZF-015
34	安全閥彈簧	DZF-016
35	調壓螺絲	DZF-017
36	右閥筒	DZF-018
37	鋼球φ8	DZF-3845

三、結構及工作原理
三用閥由單向閥、卸載閥和安全閥組合而成，工作時高壓液體通過注液槍將注液閥體的單向閥打開，高壓液體進入支柱下腔，活柱升高。
停止注液后，單向閥自動封閉，支柱固定在某一位置上。當頂板壓力增大，支柱內腔壓力超過安全閥調定壓力時，安全閥開啟液體外溢，支柱內腔壓力降低，當支柱內腔壓力低于安全閥關閥壓力時安全閥關閉。降柱時，轉動卸載手把，推動閥套軸向移動，卸載閥開啟，支柱內的乳化液外溢，活柱在自重和復位彈簧作用下回縮。
