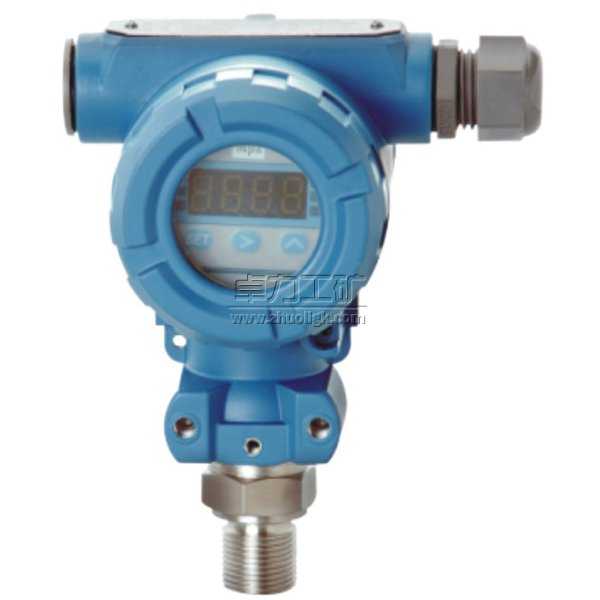

擴散硅壓力變送器

　　擴散硅壓力變送器采用具有國際先進技術進口陶瓷傳感器，再配以高精密電子元件，經嚴格要求的工藝過程裝配而成。測量范圍 -100KPa～60MPa

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

擴散硅壓力變送器說明書

擴散硅壓力變送器

擴散硅壓力變送器|擴散硅壓力變送器廠家

擴散硅壓力變送器擴散硅式壓力變送器擴散硅壓阻式壓力變送器 dbyg 擴散硅壓力變送器擴散硅壓力變送器工作原理擴散硅壓力變送器價格 Tel：132 8008 2001 曹經理

擴散硅壓力變送器采用具有國際先進技術進口陶瓷傳感器，再配以高精密電子元件，經嚴格要求的工藝過程裝配而成。
擴散硅壓力變送器與使用的常規壓力變送器相比,有兩個顯著不同的技術差別：一是測量元件采用新興的高精密陶瓷材料；二是測量元件內無中介液體，是完全固體的。
擴散硅壓力變送器能與各種型號的動圈式指示儀、數字壓力表、電子電位差計配套使用，壓力變送器也能與各種自動調節系統或計算機系統配套使用。

中文名 擴散硅壓力變送器
別稱壓力傳感器
測量范圍 -100KPa～60MPa
環境溫度 -40～70℃
材料外殼為模壓鑄鋁
密封圈丁晴橡膠、硅橡膠、氟橡膠

擴散硅壓力變送器的特點

精度高，最高精度可達0.1%FS ，有外部零點及滿度調整可選，適合測量低壓量程，過載壓力強。
擴散硅壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。
擴散硅壓力變送器采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。
壓力變送器可替代傳統的遠傳壓力表，霍爾元件、差動變送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。

產品優勢
模擬型特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
智能型特點
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。

工作原理
擴散硅壓力變送器通過溫度傳感器把溫度信號變為電信號，再由前置放大器把此電信號放大濾波，送往CPU的A/D 轉換模塊進行模擬量到數字量的變換，最后由CPU進行數據處理并顯示及PWM輸出。原理框圖如下：
被側介質---〉傳感器---〉電子線路---〉輸出信號
被測介質的壓力直接作用于傳感器的陶瓷/擴散硅膜片/上，使膜片產生與介質壓力成正比的微小位移，正常工作狀態下，膜片最大位移不大于0.025毫米，電子線路檢測這一位移量后，即把這一位移量轉換成對應于這一壓力的標準工業測量信號。超壓時膜片直接貼到堅固的陶瓷基體/擴散硅上，由于膜片與基體的間隙只有0.1毫米，因此過壓時膜片的最大位移只能是0.1毫米，所以從結構上保證了膜片不會產生過大變形，該傳感器具有很好的穩定性和高可靠性。

主要技術指標

準確度	0.1%F·S 0.25%F·S 0.5%F·S
測量范圍	-95KPa~35MPa間任選
測量介質	液體、氣體、蒸汽
存貯溫度	-40℃~125℃
使用溫度	-10℃~80℃
防腐材料	316L不銹鋼陶瓷聚四氟乙烯
溫度影響	<0.02%/℃
負載電阻	≤750Ω
過載能力	量程的1~2倍
機械保護	IP65
濕度	≤95%RH
輸出	二線制4~20mA DC
關聯設備	EXZ231B型安全柵
重量	<1Kg
零點溫度系數	小于0.02%/℃
滿程溫度系數	小于0.02%/℃
電源電壓	24V DC
防爆等級	iaⅡCT5
安裝位置	無影響

擴散硅壓力變送器選型

HSLYH口口S口 P口口擴散硅壓力變送器
HSLYH	數字壓力變送器
	口	測量形式
	G、表壓 A、絕對壓力(0～60MPa) B、密封壓力（注明參考壓力值） P、平膜型
S口	輸出信號
	1、4-20mA 2、0-10V 3、0-5V 4、智能HART 5、其它注明
P口	精度選擇
	1、0.1% 2、0.25% 3、0.5
口	防爆要求
	1、無 2、CT4 3、CT5
C口	過程連接方式
	1、外螺紋M20×1.5（默認） 2、外螺紋G1/2 3、外螺紋NPT1/2 4、其它注明

常見故障
1、安裝時應使變送器的壓力敏感件軸向垂直于重力方向，如果安裝條件限制，則應安裝固定后調整變送器零位到標準值。
2、殘存的壓力釋放不出來，因此傳感器的零位又下不來。排除此原因的最佳方法是將傳感器卸下，直接察看零位是否正常，如果零位正常更換密封圈再試。
3、加壓變送器輸出不變化，再加壓變送器輸出突然變化，泄壓變送器零位回不去。產生此現象的原因極有可能是壓力傳感器密封圈引起的。
4、是否符合供電要求;電源與變送器及負載設備之間有無接線錯誤。如果變送器接線端子上無電壓或極性接反均可造成變送器無電壓信號輸出。
5、壓力傳感器及變送器的外殼一般需接地，信號電纜線不得與動力電纜混合鋪設，傳感器及變送器周圍應避免有強電磁干擾。傳感器及變送器在使用中應按行業規定進行周期檢定。
6、用戶在選擇壓力傳感器及變送器時，應充分了解壓力測量系統的工況，根據需要合理選擇，使系統工作在最佳狀態，并可降低工程造價。
7、通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。
8、壓力變送器要求每周檢查一次，每個月檢驗一次，主要是清除儀器內的灰塵，對電器元件認真檢查，對輸出的電流值要經常校對，壓力變送器內部是弱電，一定要同外界強電隔開。
