438W隔膜密封式差壓變送器說明書
438W隔膜密封式差壓變送器
438W隔膜密封式差壓變送器|438W隔膜遠傳壓力變送器

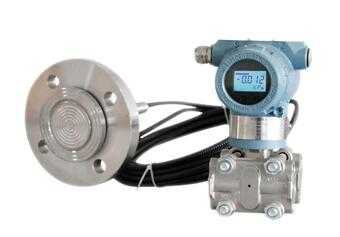

438W隔膜式單平法蘭遠傳壓力變送器的密封隔膜是用于防止管道中的介質直接進入差壓變送器里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛細管連接起來的。
438W、、438N（與EJA438W一樣）隔膜密封式差壓變送器用來測量液體、氣體和蒸汽的流量、液位、密度和差壓，然后輸出與測得的差壓相對應的4～20mA DC信號。也可與手操器相互進行通信，可進行遠程設定及監控等。
438W隔膜式單平法蘭遠傳壓力變送器的選型表
|
型 號
|
規 格 代 碼
|
說 明
|
|||||||||||||
|
SC438W
|
…………………………
|
隔膜密封式壓力變送器(平膜片型)
|
|||||||||||||
|
輸出信號
|
-E
|
………………………
|
模擬型4～20mADC
|
||||||||||||
|
-S
|
………………………
|
數字型4～20mADC
|
|||||||||||||
|
-F
|
………………………
|
智能型(4～20mADC HART協議)
|
|||||||||||||
|
測量量程(膜盒)
|
M
|
……………………
|
2.5～100KPa(250～10000mmH2O)
|
||||||||||||
|
A
|
……………………
|
0.06～3MPa(0.6～30kgf/cm2)
|
|||||||||||||
|
B
|
……………………
|
0.46～14MPa(4.6～140Kgf/cm2)
|
|||||||||||||
|
接液部分材質(注5)
|
|
[膜片] [管道] [其它]
|
|||||||||||||
|
S
|
…………………
|
JIS SUS316L JIS SUS316L JIS SUS316
|
|||||||||||||
|
法蘭規格
|
J1
|
………………
|
JIS 10K
|
||||||||||||
|
J2
|
………………
|
JIS 20K
|
|||||||||||||
|
J4
|
………………
|
JIS 40K
|
|||||||||||||
|
A1
|
………………
|
ANSI 150 P1-----JPI 150
|
|||||||||||||
|
A2
|
………………
|
ANSI 300 P2-----JPI 300
|
|||||||||||||
|
D2
|
………………
|
DIN PN10/16
|
|||||||||||||
|
D4
|
………………
|
DIN PN25/40
|
|||||||||||||
|
G2
|
………………
|
GB PN10/16(GB/T 9123.1-2000)
|
|||||||||||||
|
G4
|
………………
|
GB PN25/40(GB/T 9123.1-2000)
|
|||||||||||||
|
G6
|
………………
|
GB PN100 (GB/T 9123.1-2000)
|
|||||||||||||
|
H2
|
………………
|
HG20592-97 PN10/16
|
|||||||||||||
|
H4
|
………………
|
HG20592-97 PN25/40
|
|||||||||||||
|
H5
|
………………
|
HG20592-97 PN63
|
|||||||||||||
|
隔膜凸出長度(X2)
|
2
|
……………hellip;
|
X2＝50mm
|
||||||||||||
|
4
|
……………
|
X2＝100mm
|
|||||||||||||
|
6
|
……………
|
X2＝150mm
|
|||||||||||||
|
法蘭尺寸/材質
|
G
|
……………
|
2-inch(50mm，DN50)
|
||||||||||||
|
H
|
……………
|
3-inch(80mm，DN80)
|
|||||||||||||
|
J
|
……………
|
4-inch(100mm，DN100)
|
|||||||||||||
|
法蘭螺栓材質
|
A
|
………
|
JIS SCM435
|
||||||||||||
|
B
|
………
|
JIS SUS630
|
|||||||||||||
|
注 入 液
|
|
(接液溫度) (環境溫度)
|
|||||||||||||
|
-A
|
…………
|
一般型(硅油) -10～315℃ -10～60℃
|
|||||||||||||
|
-B
|
…………
|
一般型(硅油) -30～210℃ -30～60℃
|
|||||||||||||
|
-C
|
…………
|
高溫型(硅油) 10～315℃ 10～60℃
|
|||||||||||||
|
-D
|
……(注1)
|
禁油型(氟油) -20～120℃ -10～60℃
|
|||||||||||||
|
-E
|
…………
|
低溫型(乙(撐)二醇) -50～100℃ -40～60℃
|
|||||||||||||
|
--
|
B
|
………
|
通常為B
|
||||||||||||
|
毛細管長度(m)
|
□□
|
(注2)(注3)
|
規定的毛細管長度從1～15m，用□□表示(例：2m:02)
|
||||||||||||
|
安 裝
|
-9
|
……
|
水平配管連接型，左面高壓
|
||||||||||||
|
接 線 口
|
0
|
…
|
G1/2內螺紋，1處接線口
|
||||||||||||
|
2
|
…
|
1/2NPT內螺紋，2處接線口
|
|||||||||||||
|
3
|
…
|
Pg13.5內螺紋，2處接線口
|
|||||||||||||
|
4
|
…
|
M20內螺紋，2處接線口
|
|||||||||||||
|
5
|
…
|
G1/2內螺紋，2處接線口帶一個盲塞
|
|||||||||||||
|
7
|
…
|
1/2NPT內螺紋，兩個電氣接口，一個盲塞
|
|||||||||||||
|
8
|
…
|
Pg13.5內螺紋，兩個電氣接口，一個盲塞
|
|||||||||||||
|
9
|
…
|
M20內螺紋，兩個電氣接口，一個盲塞
|
|||||||||||||
|
內藏顯示表
|
D
|
|
數字式表頭
|
||||||||||||
|
E
|
|
帶范圍設定開關的數字表頭(注4)
|
|||||||||||||
|
N
|
|
(無表頭)
|
|||||||||||||
|
2-inch管安裝托架
|
A
|
JIS SECC 平托架
|
|||||||||||||
|
B
|
JIS SUS304 平托架
|
||||||||||||||
|
N
|
(無)
|
||||||||||||||
卓力工礦是國內知名438W隔膜密封式差壓變送器生產廠家，有豐富的經驗為客戶提供高品質的438W隔膜密封式差壓變送器及完善的售后服務，如果您想了解最新438W隔膜密封式差壓變送器價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：438W隔膜密封式差壓變送器發貨時間？ 438W隔膜密封式差壓變送器售后保障？ 438W隔膜密封式差壓變送器訂貨需要提供什么信息？
產品標簽：438W隔膜密封式差壓變送器|
438W隔膜遠傳壓力變送器
|
