3051DP智能差壓變送器說明書

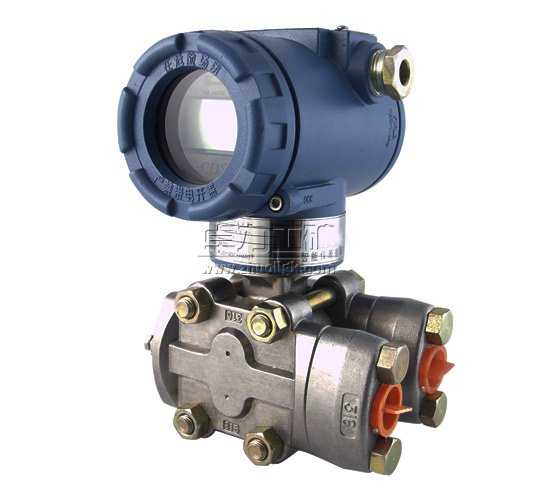

3051DP智能差壓變送器
3051DP智能差壓變送器|3051DP差壓變送器
3051DP差壓變送器是采用國外應用最廣泛，技術最成熟的電容式傳感器芯體，并引進國外全套生產工藝和技術，生產出的最新型系列化差壓送器。過程壓力通過兩側或一側的隔離膜片、 灌充液傳至δ室的中心測量膜片，中心膜片是一個張緊的彈性元件， 它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，最大位移約100um，這種位移轉變為電容極板上形成的差動電容，由電子線路把差動電容轉換成二線制的4-20mADC信號，供給PLC及二次儀表。 現已廣泛用于石油、化工、冶金、電力、食品、造紙、醫藥、紡織等工業生產過程檢測控制系統中。
3051DP智能差壓變送器是引進國外先進技術和設備生產的新型變送器，關鍵原材料，元器件和零部件均源自進口，整機經過嚴格組裝和測試，具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行以及被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA）的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，3051DP智能差壓變送器設計小巧精致外，更推出具有HART現場總線協議的智能化功能。超級的測量性能，用于壓力、差壓、液位、流量測量。
3051DP差壓變送器適用領域
◆ 石油、化工、天然氣、煤礦開采、冶金、電力、建材、機械
◆ 食品、乳業、釀酒、制藥、飲料、水產養殖、農業灌溉、畜牧業
◆ 污水處理、環保凈化、水利檢測、自來水廠等
◆ 造紙、紡織、陶瓷、化纖、橡膠等工業領域
◆ 鐵路交通、造船、航空航天、科學實驗、軍工領域、智能建筑
3051DP差壓變送器主要功能特點
◆ 可以檢測差壓、表壓、絕壓等壓力變量
◆ 感測介質差壓，轉換成4-20mADC的標準電流信號輸出
◆ 單相過載保護性好
◆ IP67防護，防爆型可選，適用各種惡劣環境
◆ 測量精度高達±0.5%FS，可選±0.2%FS
3051DP智能差壓變送器的選型表
| 型號 | 變送器類型 | ||||
| 3051DP | 差壓變送器 | ||||
| 代碼 | 壓力測量范圍（URL） | ||||
| 2 | 0-0.1～1.0KPa | ||||
| 3 | 0-1.3～6.0KPa | ||||
| 4 | 0-6.2～37.4KPa | ||||
| 5 | 0-31.1～186.8KPa | ||||
| 6 | 0-117～690KPa | ||||
| 7 | 0-345～2068KPa | ||||
| 8 | 0-1170～6900KPa | ||||
| 9 | 0-3450～20680KPa | ||||
| 0 | 0-6890～41370KPa | ||||
| 代碼 | 變送器輸出 | ||||
| A | 4-20mA，HART協議數字信號輸出 | ||||
| 代碼 |
結構材料 法蘭接頭 |
排液 排氣閥 |
膜片 | 灌沖液 | |
| 22 | 316SST | 316SST | 316SST | 硅油 | |
| 23 | 316SST | 316SST | 哈氏合金C | 硅油 | |
| 24 | 316SST | 316SST | 鉭 | 硅油 | |
| 25 | 316SST | 316SST | 蒙乃爾 | 硅油 | |
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | 硅油 | |
| 34 | 哈氏合金C | 哈氏合金C | 鉭 | 硅油 | |
| 2A | 316SST | 316SST | 316SST | 惰性液 | |
| 2B | 316SST | 316SST | 哈氏合金C | 惰性液 | |
| 2C | 316SST | 316SST | 鉭 | 惰性液 | |
| 2D | 316SST | 316SST | 蒙乃爾 | 惰性液 | |
| 3C | 哈氏合金C | 哈氏合金C | 哈氏合金C | 惰性液 | |
| 3D | 哈氏合金C | 哈氏合金C | 鉭 | 惰性液 | |
| 5B | 蒙乃爾 | 蒙乃爾 | 蒙乃爾 | 惰性液 | |
| 7B | 316SST | 哈氏合金C | 哈氏合金C | 惰性液 | |
| 7C | 316SST | 哈氏合金C | 蒙乃爾 | 惰性液 | |
| 代碼 | 安裝支架 | ||||
| B1 | 2-in管道安裝彎支架 | ||||
| B2 | 面板安裝支架 | ||||
| B3 | 2-in管道安裝平支架 | ||||
| 代碼 | 表頭（可選） | ||||
| M4 | 液晶顯示，0-100%表頭 | ||||
| M5 | 液晶顯示，平方根表頭 | ||||
| 代碼 | 外殼 | 導線管入口尺寸 | |||
| A | 鋁，覆聚氨酯涂層 | 1/2-14NPT | |||
| B | 鋁，覆聚氨酯涂層 | M20×1.5（CM20） | |||
| J | 不銹鋼 | 1/2-14NPT | |||
| K | 不銹鋼 | M20×1.5（CM20） | |||
| 代碼 | 閥組一體化安裝（可選） | 材料 | |||
| S5 | 一體化安裝型閥組 | 316SST | |||
| 代碼 | 法蘭和接頭用螺栓 | ||||
| L | 碳鋼鍍鎘 | ||||
| 代碼 | 過程接頭 | ||||
| N1 | 1/4-18NPT連接 | ||||
| Y1 | 1/4-14NPT“一”型接頭連接 | ||||
| Y2 | M20×1.5“T”型接頭連接 | ||||
| 代碼 | 接液O型環材料 | ||||
| W2 | 丁睛橡膠 | ||||
| W3 | 乙烯-丙烯 | ||||
| W4 | 特氟隆 | ||||
| 代碼 | 引壓連接（可選） | ||||
| D1 | 側面頂部排液/排氣 | ||||
| D2 | 側面底部排液/排氣 | ||||
| D6 | 低壓側盲法蘭，無1/4NPT | ||||
| 代碼 | 遠傳（可選） | ||||
| S1 | 附一個遠傳裝置（毛細管式） | ||||
| S2 | 附一個遠傳裝置（直接安裝式） | ||||
| S3 | 附兩個遠傳裝置（毛細管式） | ||||
| S0 | 附兩個遠傳裝置（一個毛細管式，一個直接安裝式） | ||||
| 代碼 | 危險場所認證 | ||||
| E5 | 本安iaⅡCT4/CT6 | ||||
| K5 | 隔爆dⅡCT4/CT6 | ||||
卓力工礦是國內知名3051DP智能差壓變送器生產廠家，有豐富的經驗為客戶提供高品質的3051DP智能差壓變送器及完善的售后服務，如果您想了解最新3051DP智能差壓變送器價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：3051DP智能差壓變送器發貨時間？ 3051DP智能差壓變送器售后保障？ 3051DP智能差壓變送器訂貨需要提供什么信息？
