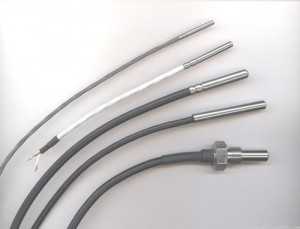

pt100溫度傳感器產品介紹
pt100溫度傳感器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。帶傳感器的變送器通常由兩部分組成：傳感器和信號轉換器。傳感器主要是熱電偶或熱電阻；信號轉換器主要由測量單元、信號處理和轉換單元組成（由于工業用熱電阻和熱電偶分度表是標準化的，因此信號轉換器作為獨立產品時也稱為變送器），有些變送器增加了顯示單元，有些還具有現場總線功能。

溫度是自然界中和人類打交道最多的物理參數之一，無論是在生產實驗場所，還是在居住休閑場所，溫度的采集或控制都十分頻繁和重要，而且，網絡化遠程采集溫度并報警是現代科技發展的一個必然趨勢。 由于溫度不管是從物理量本身還是在實際人們的生活中都有著密切的關系，所以溫傳感器就會相應產生。
由于PT100熱電阻的溫度與阻值變化關系，人們便利用它的這一特性，發明并生產了PT100熱電阻溫度傳感器。它是集溫度濕度采集于一體的智能傳感器。溫度的采集范圍可以在-200℃～+850℃，濕度采集范圍是0%～100%。

應用范圍：
醫療、電機、工業、溫度計算、阻值計算等高精溫度設備，應用范圍非常之廣泛。

分度表
-50度 80.31歐姆
-40度 84.27歐姆
-30度 88.22歐姆
-20度 92.16歐姆
-10度 96.09歐姆
0度 100.00歐姆
10度 103.90歐姆
20度 107.79歐姆
30度 111.67歐姆
40度 115.54歐姆
50度 119.40歐姆
60度 123.24歐姆
70度 127.08歐姆
80度 130.90歐姆
90度 134.71歐姆
100度 138.51歐姆
110度 142.29歐姆
120度 146.07歐姆
130度 149.83歐姆
140度 153.58歐姆
150度 157.33歐姆
160度 161.05歐姆
170度 164.77歐姆
180度 168.48歐姆
190度 172.17歐姆
200度 175.86歐姆

測量方法
恒流恒壓法
在傳統的儀器儀表中，一般都采用這種方法，在構建恒流或者恒壓法后，在利用歐姆定律，算出Pt100的阻值，然后查詢分度表，得到溫度。這種方法最簡單也最通用。
通用傳感器接口UTI法
傳統的方法雖然簡單，但是有很多不足。使用通用傳感器接口芯片，只需要一個對溫度不敏感的參考電阻，把Pt100接上UTI的電路，可以通過MCU得到Pt100和參考電阻的比例，從而得到阻值和溫度。這種方法非常適用于基于微處理器（MCU）的系統，UTI所有的信息只通過一MCU兼容的信號輸出，這樣大大的減少了各分立模塊之間的外接線和耦合器。
a)接1個Pt100的接線圖
b)接2到3個Pt100的接線圖
c)接8個Pt100的接線圖

pt100溫度傳感器安裝過程
pt100溫度傳感器如果由兩個用來測量溫差的傳感器組成，輸出信號與溫差之間有一給定的連續函數關系。故稱為pt100溫度傳感器輸出信號與溫度變量之間有一給定的連續函數關系（通常為線性函數），早期生產的pt100溫度傳感器其輸出信號與溫度傳感器的電阻值（或電壓值）之間呈線性函數關系。標準化輸出信號主要為0mA~10mA和4mA~20mA（或1V~5V）的直流電信號。不排除具有特殊規定的其他標準化輸出信號。溫度變送器按供電接線方式可分為兩線制和四線制。[2]變送器有電動單元組合儀表系列的（DDZ-Ⅱ型、DDZ-Ⅲ型和DDZ-S型）和小型化模塊式的，多功能智能型的。前者均不帶pt100溫度傳感器，后兩類變送器可以方便的與熱電偶或熱電阻組成帶傳感器的變送器。

pt100溫度傳感器選用注意
1、被測對象的溫度是否需記錄、報警和自動控制，是否需要遠距離測量和傳送；
2、測溫范圍的大小和精度要求；
3、測溫元件大小是否適當；
4、在被測對象溫度隨時間變化的場合，測溫元件的滯后能否適應測溫要求；
5、被測對象的環境條件對測溫元件是否有損害；
6、價格如保，使用是否方便。

卓力工礦是國內知名PT100溫度傳感器生產廠家，有豐富的經驗為客戶提供高品質的PT100溫度傳感器及完善的售后服務，如果您想了解最新PT100溫度傳感器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：PT100溫度傳感器發貨時間？ PT100溫度傳感器售后保障？ PT100溫度傳感器訂貨需要提供什么信息？
