機械千斤頂·螺旋千斤頂

機械千斤頂·螺旋千斤頂|

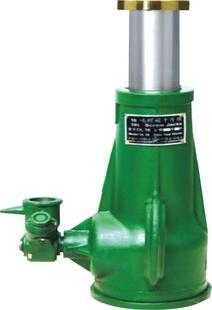

螺旋千斤頂又稱機械千斤頂，齒輪千斤頂，齒條千斤頂。是由人力通過螺旋副傳動，螺桿或螺母套筒作為頂舉件。普通螺旋千斤頂靠螺紋自鎖作用支持重物，構造簡單，但傳動效率低，返程慢。螺旋千斤頂是國家定型新系列產品。它結構緊湊，體積小，重量輕，攜帶方便，廣泛適用于工廠倉庫、橋梁、碼頭、交通運輸和建筑工程等部門的起重作業。

簡介
自降螺旋千斤頂的螺紋無自鎖作用，裝有制動器。放松制動器，重物即可自行快速下降，縮短返程時間，但這種千斤頂構造較復雜。螺旋千斤頂能長期支持重物，最大起重量已達100噸，應用較廣。下部裝上水平螺桿后，還能使重物作小距離橫移。

使用原理
機械千斤頂是手動起重工具種類之一，其結構緊湊，合理的利用搖桿的擺動，使小齒輪轉動，經一對圓錐齒輪合運轉，帶動螺桿旋轉，推動升降套筒，從而重物上升或下降。

螺旋千斤頂結構性能：
螺旋千斤頂主要有主架、底座，大小傘齒輪一對、螺桿，螺母、升降套筒，推力軸承，棘輪組橫臂拉腳等結合組成。螺旋千斤頂采用機械性原理設計，本身無油，使用操作簡單更不會發生漏油現象。螺旋千斤頂采用機械原理，以后往復扳動手柄，拔爪即推動棘輪間隙回轉，小傘齒輪帶動大傘齒輪、使舉重螺桿旋轉，從而使升降套筒獲得起升或下降，而達到起重拉力之目的。

基本參數： 表中參數可能因為改良而變更，恕不另行通知。如有技術疑問請向我公司技術部或銷售人員咨詢。

型號	起重量(ton)	起升高度(mm)	最低高度(mm)	自重(kg)	外型尺寸寬度(mm)
QL-3.2	3.2	110	220	6	160×130×200
QL-5	5	130	253	7	178×150×250
QL-8	8	140	263	10	184×160×260
QL-10	10	150	283	11	194×170×280
QLD-10	10	80	195	9.6	194×170×280
QL-16	16	180	323	14.5	229×182×320
QL-20	20	180	325	15.3	243×194×325
QLD-20	20	90	225	13	243×194×325
QLD-25	25	125	265	18	252×200×262
QL-32	32	200	395	24	263×223×395
QLD-32	32	180	317	20	263×223×270
QL-50	50	250	452	45	245×317×452
QLD-50	50	150	330	48	245×317×330
QL-100	100	200	417	86	280×320×452
QL-200	200	200	450	138	480×490×530

螺旋千斤頂優點及使用注意事項：
螺旋千斤頂是由鑄鐵底座，固定在外殼內的螺母和螺桿所組成，在螺桿上端裝有托盤用以支承載荷，手柄用來旋轉螺桿，螺桿后端的粗大的部分可防止螺桿完全旋出。
對于工作場所受限制的地方，手柄不能轉動整個或半個圓周時，可用棘輪扳手旋轉螺桿。
這種千斤頂的螺桿的螺旋角度小，自鎖好，因而在頂重后能自動制動，不會自動下降，不需要裝安全搖柄。

使用方法
使用螺旋千斤頂時，除遵守齒條千斤頂有關注意事項外，還應遵守下述安全注意事項：
(1)頂升重物前，注意放正千斤頂的位置，使其保持垂直，以防止螺桿偏斜彎曲及由此引起的事故。
(2)頂重時，應均勻使用力量搖動手柄，避免上下沖擊而引起事故和損壞千斤頂。
(3)使用時，應注意不使超過允許的最大頂重能力，防止超負荷所引起的事故。
(4)使用時，頂升高度不要超過套筒或活塞上的標志線，對無標志線的千斤頂，其頂升高度不得超過螺桿絲扣或油塞總高度的3/4，以免將套簡或活塞頂脫，使千斤頂損壞并造成事故。
(5)放松千斤頂使重物降落之前，必須事前檢查重物是否已經支墊牢靠，然后緩緩放落，以保證安全。
(6)使用保管期間，須用黃油潤滑，以防過度磨損，降低使用壽命。

注意事項
1.經常保持機體表面清潔，定期檢查內部結構是否完好，使搖桿內小齒輪靈活可靠及升降套筒升降自如。
2.升降套筒與殼體間的摩擦表面必須隨時上油，其它注油孔應該定期加油潤滑。
3.為了考慮到使用中安全，切忌超載，帶病工作，不宜作多臺使用，以免發生危險。

卓力工礦是國內知名機械千斤頂·螺旋千斤頂生產廠家，有豐富的經驗為客戶提供高品質的機械千斤頂·螺旋千斤頂及完善的售后服務，如果您想了解最新機械千斤頂·螺旋千斤頂價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
