QDLF輕型不銹鋼立式多級離心泵

　　QDLF不銹鋼立式多級離心泵適用于生活供水以及空調機組循環、冷卻水輸送等。 QDLF/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適用于不同溫度、流量和壓力范圍。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

QDLF輕型不銹鋼立式多級離心泵說明書

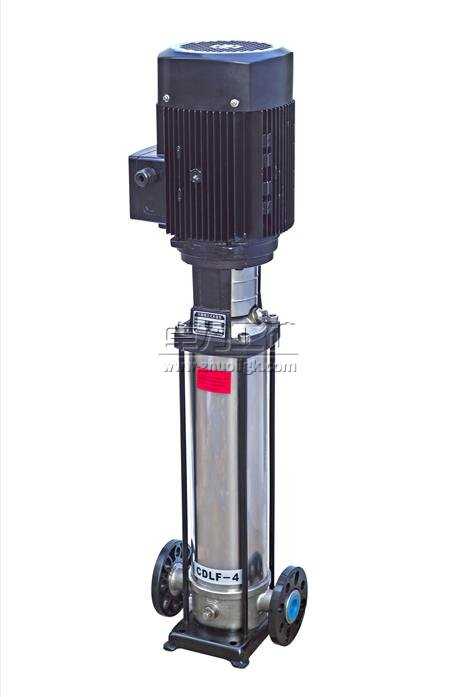

QDLF輕型不銹鋼立式多級離心泵

QDLF輕型不銹鋼立式多級離心泵|QDLF立式多級離心泵|QDLF不銹鋼離心泵

QDLF不銹鋼立式多級離心泵是卓力工礦根據ISG立式管道離心泵及DL立式多級離心泵的優點而設計的一款新型離心式管道泵。在結構上采用了立式、分段形式，泵的吸入口與排出口設計在下方成一字形，并采用了最佳水力模型。泵的軸向力采用水力平衡方法解決，殘余軸向力由一個球軸承承受，因而運轉平穩、低噪音、占地面積小、裝修方便。外筒體用不銹鋼制造，外型美觀，不銹鋼多級泵特別適合于高層建筑多臺泵并聯使用，以減少單泵機組配帶功率，簡化電控設備。適用于高低層建筑的住宅、醫院、旅館、百貨大樓、辦公大樓等的消防、生活供水以及空調機組循環、冷卻水輸送等。
QDLF不銹鋼立式多級離心泵說明
QDLF/CDLF是一種多功能產品，可以輸送從自來水到工業液體的各種不同介質，適用于不同溫度、流量和壓力范圍。
該產品為安裝標準電機的非自吸立式離心泵，電機軸通過泵頭用軸聯器直接與泵軸聯接，拉桿螺栓將耐壓筒，過流部件固定在泵頭和進出水段之間，泵進出水口在泵底同一直線上；本泵可根據需要配置智能保護器，對泵干轉、缺相、過載等進行有效保護。
QDLF不銹鋼立式多級離心泵應用范圍
普通型適用于液體傳輸，冷熱清潔水、軟化水的循環和增壓。
不銹鋼型亦適用于微堿水、礦物質水、蒸餾水、游泳池水及其它含氯化物液體，但液體允許溫度需要降低。
QDLF不銹鋼立式多級離心泵用途
供水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。
水處理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。
灌溉：農田灌溉、噴灌、滴灌。
QDLF不銹鋼立式多級離心泵使用條件
1、介質溫度：-15℃~+120℃。
2、最大環境溫度：+40℃。
3、最大環境壓力：10bar。
4、最大進口壓力受最大環境壓力限制。
5、當輸送介質的密度或粘度大于水，需考慮配用較大功率的電機。
輸送介質
1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆介質。
2、諸如礦泉水、軟化水、純水、清油和其他輕化工介質。
3、泵主要材料為不銹鋼，可應用于抽送輕度腐蝕性介質。
電機選用
電機為全封閉、風冷式二極標準電機
防護等級：IP55
絕緣等級：F
標準電壓（50Hz）：單相 220V，三相 220V/380V
QDLF不銹鋼立式多級離心泵工作條件
冷熱清潔的，非易燃易爆并不含有固體顆粒或纖維的液體；
液體溫度：-15o；C至+120o；C
環境溫度：最高+40o；C
最小入口壓力：根據NPSH曲線+最小安全揚程量0.5米水頭。

QDLF不銹鋼立式多級離心泵產品特點
1、采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、采用標準電機，用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。

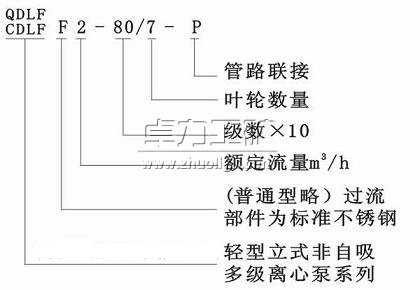

QDLF不銹鋼立式多級離心泵型號意義
立式多級離心泵型號含義

QDLF不銹鋼立式多級離心泵性能參數表

QDLF輕型多級管道泵性能參數表
型號	流量	揚程	效率	轉速	功率	汽蝕余量
型號	(m³/h)	(m)	(%)	(r/min)	(kw)	(m)
25QDLF2-20	2	15	72	2900	0.37	1.8
25QDLF2-30	2	22	72	2900	0.37	1.8
25QDLF2-40	2	30	72	2900	0.55	1.8
25QDLF2-50	2	37	72	2900	0.55	1.8
25QDLF2-60	2	45	74	2900	0.75	1.8
25QDLF2-70	2	52	74	2900	0.75	1.8
25QDLF2-80	2	60	74	2900	1.1	1.8
25QDLF2-90	2	67	76	2900	1.1	1.8
25QDLF2-100	2	75	76	2900	1.1	1.8
25QDLF2-110	2	82	76	2900	1.1	1.8
25QDLF2-120	2	90	76	2900	1.5	1.8
25QDLF2-130	2	97	82	2900	1.5	1.8
25QDLF2-140	2	105	82	2900	1.5	1.8
25QDLF2-150	2	112	82	2900	1.5	1.8
25QDLF2-160	2	120	82	2900	1.5	1.8
25QDLF2-170	2	127	82	2900	1.5	1.8
25QDLF2-180	2	135	84	2900	2.2	1.8
25QDLF2-190	2	142	84	2900	2.2	1.8
25QDLF2-200	2	150	84	2900	2.2	1.8
25QDLF2-210	2	157	84	2900	2.2	1.8
25QDLF2-220	2	165	84	2900	2.2	1.8
25QDLF2-230	2	172	84	2900	3	1.8
25QDLF2-240	2	180	84	2900	3	1.8
25QDLF2-250	2	187	84	2900	3	1.8
25QDLF2-260	2	195	86	2900	3	1.8
32QDLF4-20	4	16	72	2900	0.37	1.8
32QDLF4-30	4	24	72	2900	0.55	1.8
32QDLF4-40	4	32	74	2900	0.75	1.8
32QDLF4-50	4	40	76	2900	1.1	1.8
32QDLF4-60	4	48	76	2900	1.1	1.8
32QDLF4-70	4	56	76	2900	1.5	1.8
32QDLF4-80	4	64	82	2900	1.5	1.8
32QDLF4-90	4	72	82	2900	2.2	1.8
32QDLF4-100	4	80	84	2900	2.2	1.8
32QDLF4-110	4	88	84	2900	2.2	1.8
32QDLF4-120	4	96	84	2900	2.2	1.8
32QDLF4-130	4	104	84	2900	3	1.8
32QDLF4-140	4	112	84	2900	3	1.8
32QDLF4-150	4	120	84	2900	3	1.8
32QDLF4-160	4	128	86	2900	3	1.8
32QDLF4-170	4	136	86	2900	4	1.8
32QDLF4-180	4	144	86	2900	4	1.8
32QDLF4-190	4	152	87	2900	4	1.8
32QDLF4-200	4	160	87	2900	4	1.8
32QDLF4-210	4	168	87	2900	4	1.8
32QDLF4-220	4	176	87	2900	4	1.8
40QDLF8-20	8	18	74	2900	0.75	2.3
40QDLF8-30	8	27	76	2900	1.1	2.3
40QDLF8-40	8	36	82	2900	1.5	2.3
40QDLF8-50	8	45	84	2900	2.2	2.3
40QDLF8-60	8	54	84	2900	2.2	2.3
40QDLF8-70	8	63	84	2900	3	2.3
40QDLF8-80	8	72	86	2900	3	2.3
40QDLF8-90	8	81	86	2900	4	2.3
40QDLF8-100	8	90	87	2900	4	2.3
40QDLF8-110	8	99	87	2900	4	2.3
40QDLF8-120	8	108	87	2900	4	2.3
40QDLF8-130	8	117	87	2900	5.5	2.3
40QDLF8-140	8	126	88.5	2900	5.5	2.3
40QDLF8-150	8	135	88.5	2900	5.5	2.3
40QDLF8-160	8	144	88.5	2900	5.5	2.3
40QDLF8-170	8	153	88.5	2900	7.5	2.3
40QDLF8-180	8	162	89	2900	7.5	2.3
40QDLF8-190	8	171	89	2900	7.5	2.3
40QDLF8-200	8	180	89	2900	7.5	2.3
50QDLF16-20	16	24	84	2900	2.2	4.6
50QDLF16-30	16	36	86	2900	3	4.6
50QDLF16-40	16	48	86	2900	4	4.6
50QDLF16-50	16	60	88.5	2900	5.5	4.6
50QDLF16-60	16	72	88.5	2900	5.5	4.6
50QDLF16-70	16	84	89	2900	7.5	4.6
50QDLF16-80	16	96	89	2900	7.5	4.6
50QDLF16-90	16	108	89	2900	11	4.6
50QDLF16-100	16	120	92.5	2900	11	4.6
50QDLF16-110	16	132	92.5	2900	11	4.6
50QDLF16-120	16	144	92.5	2900	11	4.6
50QDLF16-130	16	156	92.5	2900	15	4.6
50QDLF16-140	16	168	92.5	2900	15	4.6
