● 概述

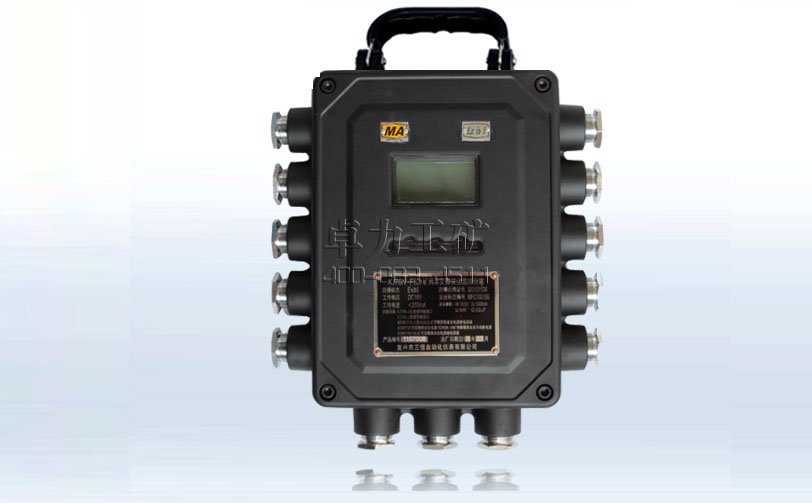

KJ70N-F（C）礦用本安型安全監控分站（以下簡稱分站）是一種礦用數據信息采集和控制裝置，屬礦用本質安全型設備。是KJ70N型煤礦安全監控系統的主要組成部分之一，它以微處理器為核心，可同時掛接8臺傳感器，模擬量和開關量設備可任意接入。斷電方式（如多對一，多對多方式）可由上位機系統軟件定義，分站自動識別斷電方式。分站操作簡單，使用方便，同時能兼容國內多個廠家的傳感器.KJ70N-F（C）礦用本安型安全監控分站執行標準是MT/T 1005-2006《礦用分站》、《Q/320223BQG019-2010 KJ70N-F（C）礦用本安型安全監控分站企業標準》。

● 使用環境條件
設備使用環境條件要求如下：
a）環境溫度：0℃～+40℃ ；
b）濕度：≤95%；
c）大氣壓力：80 kPa～106 kPa；
d）無顯著振動和沖擊的場合；
e）煤礦井下有爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體的場合。

● 基本功能
3.1 分站具有與傳輸接口雙向通信及工作狀態指示功能。
3.2 分站具有甲烷、風速、風壓、一氧化碳、溫度等模擬量采集及顯示功能。
3.3 分站具有饋電狀態、風筒開關、風門開關、煙霧等開關量采集及顯示功能。
3.4 分站具有累計量采集功能。
3.5 分站具有控制輸出的指示功能。
3.6 分站具有控制（含斷電和聲光報警，聲光報警可由傳感器或聲光報警器完成）功能：
3.6.1 甲烷濃度超限聲光報警和斷電/復電控制功能：
a）甲烷濃度達到或超過報警濃度時，聲光報警（由聲光報警器完成）；
b）甲烷濃度達到或超過斷電濃度時，切斷被控設備電源并閉鎖。甲烷濃度低于復電濃度時，自動解鎖；
c）與閉鎖控制有關的設備（含分站、電源、甲烷傳感器、斷電控制器）未投入正常運行或故障時，應切斷該設備所監控區域的全部非本質安全型電氣設備的電源并閉鎖。當與閉鎖控制有關的設備工作正常并穩定運行后，自動解鎖；

3.6.2 甲烷風電閉鎖功能：
a）掘進工作面甲烷濃度達到或超過1.0%CH4時，聲光報警；掘進工作面甲烷濃度達到或超過1.5%CH4時，切斷掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當掘進工作面甲烷濃度低于1.0% CH4時，自動解鎖；

b）掘進工作面回風流中的甲烷濃度達到或超過1.0%CH4時，聲光報警，同時切斷掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當掘進工作面回風流中的甲烷濃度低于1.0%時，自動解鎖；

c）被串掘進工作面入風流中甲烷濃度達到或超過0.5%CH4時，聲光報警，同時切斷被串掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當被串掘進工作面入風流中甲烷濃度低于0.5% CH4時，自動解鎖；

d）局部通風機停止運轉或風筒風量低于規定值時，聲光報警，同時切斷供風區域的全部非本質安全型電氣設備的電源并閉鎖；當局部通風機或風筒恢復正常工作時，自動解鎖；

e）局部通風機停止運轉，掘進工作面或回風流中甲烷濃度大于3.0%CH4時，對局部通風機進行閉鎖使之不能起動，只有通過密碼操作軟件或使用專門工具方可人工解鎖；當掘進工作面或回風流中甲烷濃度低于1.5%CH4時，自動解鎖；

f）與閉鎖控制有關的設備（含分站、電源、甲烷傳感器、斷電控制器）故障或斷電時，切斷該設備所監控區域的全部非本質安全型電氣設備的電源并閉鎖。與閉鎖控制有關的設備接通電源1分鐘內，應繼續閉鎖該設備所監控區域的全部非本質安全型電氣設備的電源。當與閉鎖控制有關的設備工作正常并穩定運行后，自動解鎖。嚴禁對局部通風機進行故障閉鎖控制。

3.7 分站具有初始化參數設置和掉電保護功能。初始化參數可通過主站輸入和修改。
3.8 分站具有自診斷和故障指示功能。
3.9 分站外接本安電源具有備用電源功能。當電網停電后，能對甲烷、風速、風壓、一氧化碳、局部通風機開停、風筒狀態等主要監控量繼續監控。

● 主要技術指標
4.1 供電電源
a）額定工作電壓：DC18V
b）工作電流：≤200mA
4.2 信號制
4.2.1 模擬量
a) 200Hz～1000Hz，輸出高電平時應不小于3V(輸出電流為2mA時)，輸出低電平時不大于0.5V，其正脈沖和負脈沖寬度均不得小于0.3ms；
b) 1200Hz～2000Hz，輸出高電平時應不小于3V(輸出電流為2mA時)，輸出低電平時不大于0.5V，其正脈沖和負脈沖寬度均不得小于0.15ms。

4.2.2 累計量
輸出高電平時應不小于3V(輸出電流為2 mA時)，輸出低電平時不大于0.5V，其正、負脈沖寬度不應小于0.3s，正、負脈沖的轉換時間不大于5ms。

4.2.3  開關量輸入信號
a）電平信號：輸出高電平時應不小于3.0V（輸出電流為2mA時），輸出低電平時不大于0.5V，高電平對應邏輯“1”；低電平對應邏輯“0”；
b）電流信號：0mA/5mA，不大于0.3mA對應邏輯“0”，不小于3mA對應邏輯“1”。

4.2.4 控制量輸出信號：高電平輸出電流為2mA時電壓幅度大于3V，低電平小于0.5V。
4.3 模擬量輸入處理誤差模擬量輸入處理誤差應不大于0.5%。

4.4 累計量輸入處理誤差
    累計量輸入處理誤差應不大于0.5%。

4.5 監控分站與傳輸接口之間的傳輸
a) 傳輸端口：1路；
b) 傳輸方式：主從、半雙工、RS485、雙極性；
c) 傳輸速率：1200bps；
d) 通訊信號電壓峰峰值：（2-9）V；
e) 通訊信號電流峰值：不大于150mA。

4.6   控制執行時間
甲烷超限斷電及甲烷風電閉鎖的控制執行時間應不大于2s；其它控制執行時間應不大于20s；

4.7 最大傳輸距離
a) 監控分站到傳感器、斷電器、聲光報警器：2km (采用MHYVR通信電纜：截面積不小于1.5mm2)；
b) 監控分站到數據傳輸接口：10km（采用MHY32通信電纜：截面積不小于1.5mm2）。

4.8 最大監控容量
分站能接入傳感器數量為14路(模擬量、開關量、累計量共用8路，控制量6路)

4.9 備用電源連續工作時間
電網停電后，外接備用電源連續工作時間應不小于2h。

8、附錄1：風電甲烷閉鎖功能介紹
8.1  將分站設成具有風電甲烷閉鎖功能接入系統時，需在系統軟件上對分站進行固定的配置，具體配置如下：

8.1.1  分站輸入口配置：
a） 1號輸入口：設置為掘進工作面甲烷傳感器；
b） 2號輸入口：設置為回風流甲烷傳感器；
c） 3號輸入口：設置為串聯通風入風流甲烷傳感器；
d） 4號輸入口：設置為風筒風量開關傳感器；
e） 5號輸入口：設置為局部扇風機開停傳感器；
f） 其它端口：可任意配置傳感器，但不參于斷電的操作；

8.1.2  分站輸出口配置：
a） 1號輸出口：設置為控制掘進工作面設備；
b） 2號輸出口：設置為控制回風流設備；
c） 3號輸出口：設置為控制串聯通風工作面設備；
d） 4號輸出口：設置為控制局部扇風機設備；
e） 5號輸出口：設置為控制聲光報警器；

8.1.3  風電甲烷閉鎖功能：
a） 掘進工作面甲烷濃度達到或超過1.0%CH4時，傳感器聲光報警；掘進工作面甲烷濃度達到或超過1.5%CH4時，切斷掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當掘進工作面甲烷濃度低于1.0% CH4時，自動解鎖；
b） 掘進工作面回風流中的甲烷濃度達到或超過1.0%CH4時，傳感器聲光報警，同時切斷掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當掘進工作面回風流中的甲烷濃度低于1.0% CH4時，自動解鎖；

c） 被串掘進工作面入風流中甲烷濃度達到或超過0.5%CH4時，傳感器聲光報警，同時切斷被串掘進巷道內全部非本質安全型電氣設備的電源并閉鎖；當被串掘進工作面入風流中甲烷濃度低于0.5% CH4時，自動解鎖；

d） 局部通風機停止運轉或風筒風量低于規定值時，聲光報警器聲光報警，同時切斷供風區域的全部非本質安全型電氣設備的電源并閉鎖；當局部通風機或風筒恢復正常工作時，自動解鎖；

e） 局部通風機停止運轉，掘進工作面或回風流中甲烷濃度大于3.0%CH4時，對局部通風機進行閉鎖使之不能起動，只有通過使用專門工具方可人工解鎖；當掘進工作面或回風流中甲烷濃度低于1.5%CH4時，自動解鎖。（使用專用工具，打開分站外殼，按下分站板上的按鍵持續2s以上方可人工解鎖）f） 與閉鎖控制有關的設備（含分站、電源、甲烷傳感器、斷電控制器）故障或斷電時，切斷該設備所監控區域的全部非本質安全型電氣設備的電源并閉鎖。g） 分站接通電源1分鐘內，應繼續閉鎖該設備所監控區域的全部非本質安全型電氣設備的電源，1分鐘后當與閉鎖控制有關的設備工作正常并穩定運行后，自動解鎖。嚴禁對局部通風機進行故障閉鎖控制。


附錄A
A.1 關聯設備

序號	型號名稱	防爆證號	安標證號
1	KJ70N-J（B）數據傳輸接口	320101135	MFC100156
2	KJ70N-J數據傳輸接口	2104070	MFC070020
3	KDW0.7/18-J(原KHJ6.2)礦用隔爆兼本安電源繼電器箱	2082891	MAB080207
4	KDW17礦用隔爆兼本安電源	20621347	MAA010003
5	KDW28-18礦用隔爆兼本安不間斷電源	2082693	MAA080025
6	KDW1140/18D礦用隔爆兼本安電源繼電器箱	320091088	MAB100091
