19MJ采煤機配件

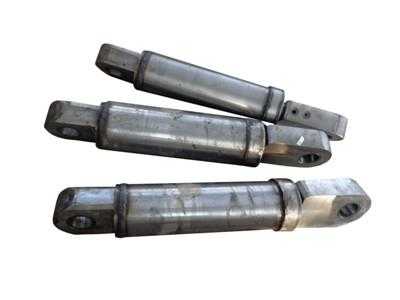

　　卓力工礦專業生產制造各種圖號19MJ采煤機配件：管路|油管|鉸接體|鉸接螺栓|接頭座|接頭體|調高油缸~

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

19MJ采煤機配件說明書

19MJ采煤機配件

19MJ采煤機配件|管路|油管|鉸接體|鉸接螺栓|接頭座|接頭體|調高油缸

圖號	名稱	材質	重量	備注
19MJ0125	管路		3.8964
19MJ0121-5	油管	冷管4*1/1Cr13高級	0.25
19MJ0122	管路		3.159
19MJ0122-1	鉸接體		1.5
19MJ0122-2	接頭座		0.5
19MJ0123	管路		3.4166
19MJ0123-1	鉸接體		0.45
19MJ0123-2	鉸接螺栓		0.18
19MJ0123-3	鉸接體		0.38
19MJ0123-4	鉸接螺栓		0.25
19MJ0124	管路		2.6143
19MJ-1	軸	30CrMnTi	9.07
19MJ0124-2	油管	冷管	0.16
19MJ0121-2	接頭體		0.2
19MJ0125-1	油管	冷管	0.26
19MJ0125-2	油管		0.7
19MJ0125-3	接頭		0.3
19MJ0125-4	三通		0.02
19MJ0126	管路		2.8889
19MJ0126-1	油管	1Cr13	0.03

圖號	名稱	材質	重量	備注
19MJ0126-2	油管	1Cr13	0.02
19MJ0126-3	油管	1Cr13	0.12
19MJ0127	管路		1.6195
19MJ0127-1	油管	1Cr13	0.02
19MJ0128	管路		0.6894
19MJ0124-1	鉸接體		0.02
19MJ0118-1	軸齒輪	20CrMnTi	5.05
19MJ0115	輔助泵軸		5.6758
19MJ0115-1	齒輪	20CrMnTi	1.95
19MJ0115-2	軸	40Cr	1.78
19MJ0115-3	距離套		0.42
19MJ0115-4	端蓋		0.75
19MJ0116	惰輪組		8.8527
19MJ0116-1	齒輪	20CrMnTi	4.6
19MJ0116-2	軸	42CrMo	2.9
19MJ0116-3	墊		0.02
19MJ0117	排油輪組		3.5471
19MJ0117-1	齒輪	42CrMo	0.9
19MJ0121-4	接頭		0.2
19MJ0118	電機軸組		12.1694

19MJ0121-3	鉸接體		0.75
19MJ0118-2	端蓋		2.38
19MJ0119	操縱機構		8.2859
19MJ0119-1	導向套	QT600-3	1.7
19MJ0119-2	軸承座		0.6
19MJ0120	管路		3.0758
19MJ0120-1	接頭		0.59
19MJ0120-2	接頭		0.36
19MJ0120-3	接頭		0.3
19MJ0121	管路		2.643
19MJ0121-1	接頭座		0.15
19MJ0129-1	接頭		0.23
19MJ0117-2	轉子		0.72
19MJ014201	閥體		6.238
19MJ0128-1	油管	1Cr13	0.05
19MJ0138	管路		3.0506
19MJ0138-1	鉸接體		0.72
19MJ0138-2	接頭座		0.25
19MJ0139	管路		2.7176
19MJ0139-1	鉸接體		0.66

19MJ0139-2	彎接頭		0.4
19MJ0140	管路		1.3642
19MJ0140-1	油管	1Cr13	0.06
19MJ0140-2	油管	1Cr13	0.42
19MJ0141	調速機構		33.9404
19MJ0137	管路		2.3029
19MJ0142	手液動換向閥		7.621
19MJ0136-1	油管	1Cr13	0.03
19MJ0143	精濾器		12.13	S30116-1
19MJ0143-1	殼體	HT200	6.4
19MJ0143-2	套	40Cr	0.03
19MJ0143-3	錐閥芯	40Cr	0.0066
19MJ0143-5	接頭		0.3
19MJ0143-6	螺蓋	HT200	1.1
19MJ0143-7	筒體	鋼管	3.5
19MJ02	左搖臂		2410.2
19MJ02	左搖臂		2410.2	無電機
19MJ02-1	左機殼		1035
19MJ02A-1	左機殼	ZG270-500	1035
19MJ0141-1	缸體	HT300	14

19MJ0131-1	油管	冷管	0.43
19MJ0114-4	聯接盤		2.8
19MJ0129-2	鉸接體		1.38
19MJ0129-3	油管	1Cr13	0.06
19MJ0129-4	油管	1Cr13	0.008
19MJ0129-5	油管	1Cr13	0.165
19MJ012901	接管		0.19
19MJ012901-1	油管	1Cr13	0.02
19MJ012901-2	接頭座		0.17
19MJ0130	管路		2.9161
19MJ0130-1	接頭		0.56
19MJ0130-2	鉸接體		0.21
19MJ0137-1	油管	1Cr13	0.04
19MJ0131	管路		2.8581
19MJ0129	管路		4.0162
19MJ0132	管路		2.4541
19MJ0132-1	接頭		0.26
19MJ0132-2	油管	冷管	0.33
19MJ0133	管路		2.5541
19MJ0133-1	油管	冷管	0.43

19MJ0134	管路		2.4069
19MJ0134-1	油管	1Cr13	0.144
19MJ0134-2	鉸接體		1.32
19MJ0135	管路		2.3829
19MJ0135-1	油管	1Cr13	0.12
19MJ0136	管路		2.2929
19MJ0130-3	油管	冷管	0.49
19MJ0101-9	大蓋板	ZG35CrMnSi	150
19MJ0103-3	套		2.1
19MJ01-25	圓蓋	Q235	8.64
19MJ01-26	支撐桿	Q235	1.87
19MJ01-27	圓塊	Q235	0.06
19MJ0101	左行走箱		562.665
19MJ0101-1	導向滑靴(一)	ZG35CrMnSi	39.74
19MJ0101-2	殼體	ZG35CrMnSi	185
19MJ0101-3	導向滑靴(二)	ZG35CrMnSi	51.5
19MJ0101-4	大擋環	ZCuAl10Fe3	2.05
19MJ0101-5	內六角螺釘	40Cr	2.47
19MJ0101-6	螺母	40Cr	0.84
19MJ01-23	板	Q235	0.77

19MJ0101-8	軸	20CrMnTi	10.9
19MJ01-22	堵	Q235	0.01
19MJ0101-10	端蓋		5.85
19MJ0101-11	下蓋板	Q235	0.598
19MJ0101-12	左上蓋板	Q235	12.95
19MJ0101-13	銷		0.2
19MJ0102	右行走箱		562.623
19MJ0102-1	殼體	ZG35CrMnSi	185
19MJ0102-2	右上蓋板	Q235	12.95
19MJ0102-3	大蓋板	ZG35CrMnSi	150
19MJ0103	行星機構		219.11
19MJ0103-1	端蓋		4.22
19MJ0114-6	端蓋	Q235	1.23
19MJ0101-7	小擋環	ZCuAl10Fe3	1.41
19MJ01-10	小后板	Q235	30.9
19MJ01	主體		6481.87
19MJ01	主體		6481.87	無電機
19MJ01-1	機殼	ZG30Mn2	3300
19MJ01-2	接線腔上蓋	Q235	14.5
19MJ01-3	元件腔上蓋		11.5

19MJ01-3A	元件腔上蓋	Q235	13
19MJ01-4	油缸上蓋	Q235	16.57
19MJ01-5	液壓腔上蓋	Q235	109
19MJ01-5A	液壓腔上蓋	Q235	109
19MJ01-6	電機上蓋	Q235	4.55
19MJ01-7	電纜槽蓋	Q235	12.18
19MJ01-24	堵	Q235	1.1
19MJ01-9	大后板	Q235	49.41
19MJ0103-4	堵		0.194
19MJ01-11	油缸軸套	40Cr	0.9
19MJ01-12	堵塞	Q235	0.98
19MJ01-13	堵	Q235	0.29
19MJ01-14	圓蓋	Q235	1.11
19MJ01-15	堵	Q235	0.32
19MJ01-16	堵	Q235	0.5
19MJ01-17	主泵輪	20CrMnTi	5.8
19MJ01-18	端蓋		4.23
19MJ01-19	蓋	Q235	16.88
19MJ01-20	貼板		0.17
19MJ01-21	圓蓋	Q235	8.64

19MJ01-8	底蓋		4.5
19MJ0111-1	壓片	Q235	0.067
19MJ0103-2	軸承杯	ZG35CrMnSi	35.9
19MJ0108	控制板組件		2.104
19MJ0108-1	控制安裝板	Q235	1.5
19MJ0109	主接線柱		0.9242
19MJ0109-3	導電桿	H62	0.066
19MJ0110	操縱板組件		22.894
19MJ011001	前蓋板組件		13.11
19MJ011001-1	前蓋板	Q235	9.8
19MJ011001-2	方臺	Q235	0.78
19MJ0110-1	軸		0.58
19MJ0110-5	銅套	H62	0.15
19MJ0107	變壓器組件		4.3304
19MJ0111	主接線嘴		2.927
19MJ0106-5	密封距離套		0.183
19MJ0111-3	堵板	Q235	0.3
19MJ0111-4	墊圈	Q235	0.2
19MJ0111-5	壓板	ZG30Mn2	1.6
19MJ0112	互感器組件		4.5701

19MJ0112-1	互感器板	Q235	0.86
19MJ0113	喇叭口組件		0.202
19MJ0114	調高泵軸		18.5439
19MJ0114-1	齒輪	20CrMnTi	3.65
19MJ0114-2	軸	42CrMo	2.45
19MJ0114-3	軸承座		5.05
19MJ02-4	螺栓		0.26
19MJ0110-6	軸	Q235	1.12
19MJ0104	惰輪組件		9.39
19MJ0103-6	中心輪(一)	18Cr2Ni4WA	3.5
19MJ0103-7	行星架Ⅰ	ZG35CrMnSi	28.2
19MJ0103-9	距離套		0.058
19MJ0103-10	距離套		0.087
19MJ0103-11	行星輪	18CrMnNiMo	2.53
19MJ0103-12	行星輪軸	40CrMnMo	1.05
19MJ0103-13	行星架Ⅱ	ZG35CrMnSi	25.2
19MJ0103-14	內齒圈	42CrMo	43.88
19MJ0103-16	軸承架	ZG40Cr	16.5
19MJ0103-17	中心輪（二）	18Cr2Ni4WA	9.07
19MJ0103-18	距離墊		0.046

19MJ0107-1	變壓器板	Q235	1.21
19MJ0103-20	擋環		0.207
19MJ0114-5	距離墊	Q235	0.03
19MJ0104-1	惰輪軸	40Cr	1.72
19MJ0104-2	惰輪	20CrMnTi	6.23
19MJ0105	一軸組件		14.055
19MJ0105-1	端蓋		1.35
19MJ0105-2	齒輪軸	20CrMnTi	9.8
19MJ0105-3	蓋		0.56
19MJ0106	制動器軸組		15.2211
19MJ0106-1	距離套	鋼管80*7.5/Q235	1.38
19MJ0106-2	軸	42CrMo	5.08
19MJ0106-3	距離套	Q235	0.738
19MJ0106-4	軸承座		6.55
19MJ0103-19	齒輪	20CrMnTi	8.8
19MJ08	滑靴組件		51.992
19MJ3207
19MJ0605	管路		1.1
19MJ0605-1	接頭		0.15
19MJ0605-2	鋼管		0.95

19MJ0606	噴嘴座		3.155
19MJ0606-1	噴嘴座		3
19MJ0606-2	接頭		0.15
19MJ07	拖纜裝置		6.4296
19MJ07-1	銷軸		1.14
19MJ07-2	圓環	Q235-A	0.057
19MJ0701	拖纜架		3.25
19MJ0604-3	鋼管		0.88
19MJ0701-2	支座	Q335	0.2
19MJ0604-2A	接頭	鋼管	0.65
19MJ08A	滑靴組件		62
19MJ08F	滑靴組件		53
19MJ08-1	滑靴	ZG35CrMnSi	50
19MJ08A-1	滑靴		60
19MJ08-2	軸	42CrMo	1.35
19MJ08-3	套	40Cr	0.38

19MJ06-9	接頭座		2
19MJ0701-1	聯接體	Q235	2.85
19MJ0602-1	彎接頭		0.4
19MJ02-2	蓋	Q235	4.61
19MJ06-11	堵	Q235	0.03
19MJ06-12	鉸接螺栓		0.02
19MJ06-13	聯接塊		0.92
19MJ06-14	鉸接體		0.3
19MJ06-15	堵	Q235	0.04
19MJ0601	水閥		9.7992
19MJ0601-1	閥芯	1Cr13	0.065
19MJ0601-2	閥體	HT300	6.9
19MJ0601-3	閥桿	1Cr13	0.8
19MJ0601-4	墊板	Q235	0.049
19MJ0604-3A	鋼管	鋼管	0.65
19MJ0602	接頭組件		1.5673
19MJ3202-1
19MJ0602-2	接頭		0.4
19MJ0603	管路Ⅰ		2.3846
19MJ0603-1	鉸接螺栓		0.02

19MJ060301	彎管組焊件		1.68
19MJ060301-1	接頭		0.09
19MJ060301-2	鋼管	鋼管	1.19
19MJ060301-3	接頭體		0.4
19MJ0604	管路Ⅱ		1.238
19MJ0604A	管路		1.24
19MJ0604-1	彎接頭		0.45
19MJ0604-2	彎接頭		0.66
19MJ0601-5	手柄		0.442
19MJ3208-2	塊

19MJ32	截割部	不含電機
19MJ3207-2
19MJ3208-1	蓋板
19MJ3207-1
19MJ3301	殼體
19MJ3207	滾筒輪組件
19MJ3207-2	齒輪

19MJ0206-4C	內齒圈	42CrMo	24.47
19MJ0207	內噴霧系統		29.8579
19MJ0205	五軸		79.4235
19MJ0205-1	齒輪軸	20CrMnTi	37.46
19MJ0205-2	大端蓋		24.54
19MJ0205-2A	大端蓋	ZG35CrMnSi	20.41
19MJ0205-3	小端蓋		4.13
19MJ0206	行星機構		291.177
19MJ0206C	行星機構		291.177
19MJ0206-1	太陽輪	18Cr2Ni4WA	13.81
19MJ0206-2	行星輪	18CrMnNiMo	3.25
19MJ0206-2C	行星輪	17Cr2Ni2Mo	3.25
19MJ0204-2	惰輪	20CrMnTi	17.11
19MJ0206-4	內齒圈	42CrMo	24.47
19MJ0204-1	軸	40Cr	17.32
19MJ0206-5	距離套	GCr15	0.027
19MJ0206-6	行星架	ZG35CrMnSi	78.68

19MJ0206-6C	行星架
19MJ0206-7	軸承座	ZG35CrMnSi	46.67
19MJ0206-7A	軸承座	ZG35CrMnSi	46.67
19MJ0206-7C	軸承座	ZG35CrMnSi	46.67
19MJ0206-8	端蓋	40Cr	8.73
19MJ0206-9	滾筒聯接套	ZG35CrMnSi	54.64
19MJ0206-9A	滾筒聯接套	ZG35CrMnSi	54.64
19MJ0206-10	密封距離套		1.44
19MJ06-10	壓板	Q235	0.03
19MJ0206-3	心軸	30CrMnTi	1.135
19MJ0202	二軸		16.089
19MJ0103-8
19MJ0201	一軸		18.8
19MJ0201-1	套	40Cr	0.214
19MJ0201-2	齒輪軸		7.59
19MJ0201-2A	齒輪軸		7.59
19MJ0201-3	堵		0.09
19MJ0201-4	軸承杯		6.19
19MJ0201A	一軸		19.9445
19MJ0201A-2A	齒輪軸	18CrMnNiMo	7.59

19MJ0201A-3	堵	Q235	0.9
19MJ0201A-4	軸承杯		6.19
19MJ0204-3	距離墊		0.065
19MJ0201A-6	堵	Q235	0.35
19MJ0207-1	外殼		15.79
19MJ0202-1	軸	40Cr	5.53
19MJ0202-2	惰輪	20CrMnTi	6.57
19MJ0202-3	距離墊		0.043
19MJ0202-4	壓板	Q235	0.41
19MJ0203	三軸		71.4541
19MJ0203-1	蓋		4.67
19MJ0203-2	齒輪軸	20CrMnTi	22.07
19MJ0203-3	齒輪	20CrMnTi	21.37
19MJ0203-4	距離套		0.357
19MJ0203-5	軸承杯		8.09
19MJ0204	四軸		43.4756
19MJ0201A-5	套	40Cr	0.18
19MJ0501	左操縱組件		10.2014
19MJ0206-11	密封環	15Cr	0.932
19MJ05-3	聯接塊		0.93

19MJ05-4	長接頭		1.2
19MJ05-5	短接頭		1.53
19MJ05-6	油缸接頭		0.75
19MJ05-7	鎖接頭I		0.59
19MJ05-8	鎖接頭II		0.45
19MJ05-9	壓板I	Q235	0.23
19MJ05-10	壓板II	Q235	0.34
19MJ05-11	壓板III	Q235	0.16
19MJ05-12	壓板IV	Q235	0.1
19MJ05-1	接頭		0.18
19MJ05-14	螺紋銷		0.01
19MJ05	機外油管		106.786
19MJ0501-1	左閥塊		5.123
19MJ0502	右操縱組件		10.2114
19MJ0502-1	右閥塊		5.123
19MJ06	冷卻噴霧系統		74.8337
19MJ06-1	Z形接頭		0.5
19MJ06-2	噴嘴座		1.52
19MJ06-3	鉸接體		0.31
19MJ06-4	平壓板	Q235	0.07

19MJ06-5	夾板	Q235	0.15
19MJ06-6	卡子	Q235	0.05
19MJ06-7	Z形接頭		0.3
19MJ05-13	堵	Q235	0.02
19MJ04-2	距離套		1.43
19MJ0207-2	軸承裝置外殼		2.25
19MJ0207-3	油封盒		0.113
19MJ0207-4	墊圈		0.014
19MJ0207-5	堵	Q235	0.25
19MJ0207-6	送水管	1Cr18Ni9Ti	3.08
19MJ0207-7	管座		5.67
19MJ0207-8	螺栓M20*60	35CrMnSiA	0.13
19MJ03	右搖臂		2410.2
19MJ03	右搖臂		2410.2	無電機
19MJ03-1	右機殼		1035
19MJ03A-1	右機殼	ZG30Mn2	1035
19MJ05-2	鉸接螺栓		0.1
19MJ04-1	活塞桿	40Cr	40.91
19MJ02-3	上蓋	Q235	8.85
19MJ04-3	螺塞		0.08

19MJ0401	缸體		46.34
19MJ0401-1	缸筒	鋼管	23.3
19MJ0401B	缸體		45.7
19MJ0401B-1	缸筒	鋼管	22.66
19MJ0402	接管		0.99
19MJ0402-1	管	鋼管	0.79
19MJ0402B	接管		9.38
19MJ0402B-1	管	鋼管	9.18
19MJ04B	調高油缸		118.617
19MJ04B-1	活塞桿	40Cr	39.86
19MJ04	調高油缸		111.986

卓力工礦是國內知名19MJ采煤機配件生產廠家，有豐富的經驗為客戶提供高品質的19MJ采煤機配件及完善的售后服務，如果您想了解最新19MJ采煤機配件價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
